除酸 AMC イオン交換ケミカルフィルター
製品概要
主要仕様
- 対象ガス
- 強酸：フッ化水素 HF、塩酸 HCl、硝酸 HNO₃、臭化水素酸 HBr、硫酸 H₂SO₄、二酸化硫黄 SO₂。弱酸：酢酸、蟻酸、亜硝酸 HNO₂。意図的に対象外：アンモニアとアミン類、窒素酸化物 NOx、VOC とエステル類、オゾン、塩素、有機リン系ドーパント
- 除去効率
- 初期 SO₂ 除去効率：複合プリーツ 128 mm と発泡体 97.4%、複合プリーツ 68 mm は 95% 以上
- 構造形式

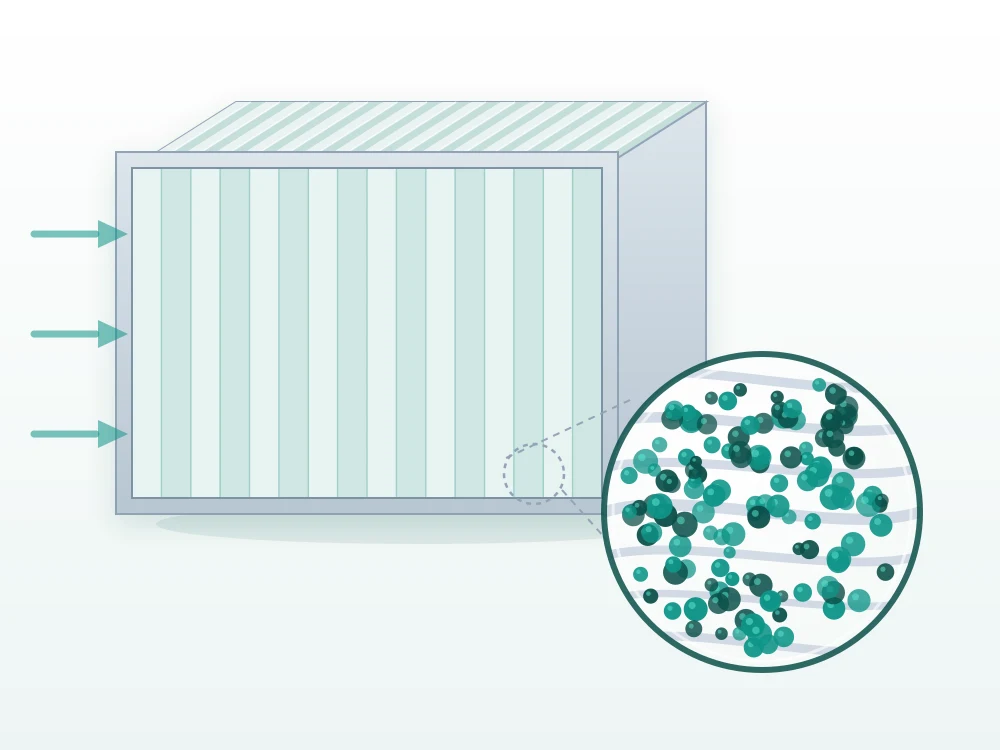

- 複合プリーツ（樹脂粒を繊維構造に埋め込んでプリーツ加工）／発泡体（樹脂ビーズを連続気泡ポリウレタンフォームに固定）
- 最高使用温度
- 推奨運転温度 40°C 以下
仕様一覧
- 吸着材
- ポリスチレン／ジビニルベンゼン多孔性ポリマー、末端をアニオン官能化。骨格は不活性で吸着孔を持たず、水系酸の含浸もありません
- 構造形式
- 複合プリーツ（樹脂粒を繊維構造に埋め込んでプリーツ加工）／発泡体（樹脂ビーズを連続気泡ポリウレタンフォームに固定）
- 外枠
- アルマイト処理アルミ
- 対象ガス
- 強酸：フッ化水素 HF、塩酸 HCl、硝酸 HNO₃、臭化水素酸 HBr、硫酸 H₂SO₄、二酸化硫黄 SO₂。弱酸：酢酸、蟻酸、亜硝酸 HNO₂。意図的に対象外：アンモニアとアミン類、窒素酸化物 NOx、VOC とエステル類、オゾン、塩素、有機リン系ドーパント
- 充填量
- 体積交換容量は含浸活性炭の約 4 倍（当量／L）
- 除去効率
- 初期 SO₂ 除去効率：複合プリーツ 128 mm と発泡体 97.4%、複合プリーツ 68 mm は 95% 以上
- 最高使用温度
- 推奨運転温度 40°C 以下
- 最高相対湿度
- 推奨相対湿度 30~60%
- 認証
- 二次排出なし —— 窒素酸化物を蓄積せず、pH 低下による弱酸放出も、エステル分解による酢酸放出もありません
複合プリーツ仕様
| 厚度 | 外枠 高×幅 | ろ材面積 | 吸着剤正味重量 | 総重量 | 定格風量 | 定格圧損 |
|---|---|---|---|---|---|---|
| 68 mm | 800×485 mm | 4.75 m² | 2.68 kg | 4.16 kg | 1,000 m³/h | 12.9 Pa |
| 68 mm | 742×742 mm | 7.04 m² | 3.77 kg | 5.85 kg | 1,420 m³/h | 12.9 Pa |
| 68 mm | 800×690 mm | 7.04 m² | 3.77 kg | 5.85 kg | 1,420 m³/h | 12.9 Pa |
| 128 mm | 800×485 mm | 9.51 m² | 5.25 kg | 8.23 kg | 1,000 m³/h | 19.8 Pa |
| 128 mm | 742×742 mm | 13.98 m² | 7.53 kg | 11.69 kg | 1,420 m³/h | 19.8 Pa |
| 128 mm | 800×690 mm | 13.98 m² | 7.53 kg | 11.69 kg | 1,420 m³/h | 19.8 Pa |
発泡体仕様
| 厚度 | 外枠 高×幅 | 吸着剤正味重量 | 総重量 | 定格風量 | 定格圧損 |
|---|---|---|---|---|---|
| 48 mm | 800×690 mm | 3.37 kg | 5.06 kg | 1,420 m³/h | 20.8 Pa |
| 48 mm | 800×485 mm | 2.38 kg | 3.57 kg | 1,000 m³/h | 20.8 Pa |
| 68 mm | 800×690 mm | 4.96 kg | 7.53 kg | 1,420 m³/h | 31.6 Pa |
| 68 mm | 800×485 mm | 3.47 kg | 5.35 kg | 1,000 m³/h | 31.6 Pa |
| 88 mm | 800×690 mm | 6.64 kg | 12.00 kg | 1,420 m³/h | 42.5 Pa |
| 88 mm | 800×485 mm | 4.66 kg | 8.43 kg | 1,000 m³/h | 42.5 Pa |
定格風量はいずれも面風速 0.71 m/s に対応します。標準外の寸法・厚みは現場条件に応じて製作します。
詳細説明
酸性 AMC を活性炭と分けて扱うべき理由
半導体製造で欠陥を引き起こす酸は、ほぼすべてがプロトンを供与する H-X 型のプロトン酸です。ルイス酸は実務上無視して構いません。共通するのは、反応性が高く腐食性があり、アルカリと反応して塩の結晶を生じ、解離定数が低い——つまり酸性が強いという点です。 厄介なのは酸前駆体です。それ自体は酸ではないものの、水分を取り込むと表面で酸に変わります。 - 二酸化硫黄は水と亜硫酸を生じ、さらに酸化されて硫酸になります。反応が速く酸性も強い、最も活発な前駆体です。 - 二酸化窒素は水と亜硝酸および硝酸を生じます。効率は劣りますが継続的に起こります。 - PGMEA（露光工程で最も一般的な溶剤）は加水分解して PGME と酢酸を生じます。これは潜在型の前駆体で、フィルター内部に入ってから作用することがあります。 なお硫化水素と窒素酸化物はそれ自体が酸ではありません。これらを「全酸量」に算入すると判断の焦点がぼやけます。問うべきは「この工程、この装置が恐れているのはどの酸か」であって、「インピンジャーで何本の陰イオンが検出できるか」ではありません。 発生源についても誤解が多くあります。外気中の酸濃度は実際には低く、前駆体濃度も全体としては低下傾向です（火山活動とバイオマス燃焼は例外）。工場周辺は煙突排気により高めになることがあります。しかし主たる発生源は工場内部にあります。ウェットエッチングのハロゲン化水素、ドライエッチングの含窒素化合物、そして露光工程のエステル系溶剤です。二種類のろ材の機構的な違い
活性炭は微細孔を持つ炭素材料で、原料の多くは天然有機物または石炭であり、清浄で不活性なグラファイト構造ではありません。含浸型では細孔は薬剤の担体としてのみ機能します。ここから三つの副作用が必然的に生じます。 - 物理吸着が必ず起こるため、揮発性有機化合物とエステルは必ず取り込まれる - 表面で必ず酸化還元反応が起こり、窒素酸化物が変換され貯蔵される - 吸着は可逆であるため、流入した強酸が先に吸着していた弱酸を置換して放出する。pH が低下する場面で特に顕著 イオン交換樹脂はポリスチレン／ジビニルベンゼンの多孔質ポリマーで、末端に陰イオン官能基を持ちます。骨格そのものは清浄かつ不活性で、官能基は均一に分布します——薬剤を細孔壁に塗布し、細孔径によって濃度が変わる含浸炭とは対照的です。特性はちょうど裏返しになります。 - 吸着細孔がないため、エステルや揮発性有機化合物を物理吸着しない - 細孔および吸着系内で酸化還元が起こらないため、窒素酸化物を貯蔵しない - 酸と官能基は化学結合であり、環境変化によって気流中へ再放出されない選択性が何をもたらすか
イオン交換樹脂に替えた際の各防護目標の位置移動
同一の目標物質における2種ろ材の相対性能（0–100）
酸性の目標は上昇し、非目標物質は一斉に下限へ落ちます。これは欠陥ではなく設計意図です。活性炭の細孔は何でも取り込むため、容量が有機物や窒素酸化物と分け合われます。イオン交換樹脂では陰イオン官能基のみが反応するので、容量はすべて酸に充てられます。代償としてアンモニア、塩素、オゾン、有機リン系ドーパントは一切処理しないため、これらを同時に制御する現場では活性炭との併用が必要です。
実使用における寿命
60か月使用時の強酸除去効率
FFU 用イオン交換フィルター、強酸混合ガスによる試験
5年間で効率の低下はわずか 8.5 ポイント。その理由は「吸うべきでないものを吸わない」ことにあります。同じ期間、活性炭は容量の大半を有機物と窒素酸化物に譲っており、酸に残る容量はごくわずかです。現場ではフッ化水素をクリーンルーム目標値の3分の1以下に保ち、副生成物である三フッ化ホウ素由来のホウ素濃度も目標値の半分にとどまっています。
ろ材構造：複合プリーツと発泡体をどう選ぶか
樹脂は同じでも担体の構造が違えば、圧損と寿命は逆方向へ動きます。この節の二枚の図は必ず並べて読んでください。片方だけでは選定を誤ります。 圧損：プリーツはろ材を数平方メートルの有効面積まで広げるため、空気が実際にろ材を通過する速度は面風速よりはるかに低くなります。発泡体は平板で、前面面積がそのまま枠の面積です。五種類のろ材仕様の初期圧力損失
同一の面風速目盛、三つの動作点：0.5 / 0.71（定格）／1.0 m/s
同じ 68 mm 厚でも、複合プリーツの圧損は発泡体の四割にとどまります。プリーツはろ材面積を 7.1 m² まで広げるのに対し、発泡体は平板で前面面積がそのまま枠の面積だからです。したがって「厚み」だけで圧損を比較することはできず、構造とあわせて読む必要があります。逆に発泡体が得ているのは単位体積あたりの吸着剤量の多さと寿命の長さで、これは同じトレードオフの両端です。面風速が四割上がると圧損は約六割増えるため、選定では枠を一回り大きくして面風速を下げるほうが、ろ材を変えるより送風動力の節約になることが多くあります。
五種類のろ材仕様の寿命を累積線量で表す
横軸は累積 SO₂ 線量。二つの構造は試験濃度が異なるため、線量に換算して初めて比較できます
日数を線量（濃度 × 時間）に換算して初めて、二つの構造が同じ物差しに乗ります。これは AMC に対する IRDS の立場そのもの、すなわち臨界濃度は存在せず線量だけがある、という考え方です。現場に戻すと、10 ppbv の環境では複合プリーツ 128 mm が約 871 日、発泡体 88 mm が約 1,290 日となります。圧損の図と併せて読むとトレードオフが完結します。同じ 68 mm でも複合プリーツは圧損が四割で済む代わりに寿命は半分です。発泡体のほうが同じ体積に多くの吸着剤を詰め込めるからです。送風動力が厳しければプリーツ、交換工数が高くつくなら発泡体を選びます。
ケース1：ウェーハ搬送装置 FFU（28 か月）
同一工場、同一気流に両ろ材を並べて設置し、28 か月後に取り外してろ材分析と効率再検証を行いました。28か月使用後、ろ材に蓄積したもの
ウェーハ搬送装置 FFU フィルターの取外し分析、単位グラム
活性炭が取り込んだものの 87% は酸と無関係です。有機物と窒素酸化物が先に細孔を埋め、酸に実際に使われた容量はわずか 26 グラムでした。イオン交換樹脂には吸着細孔がなく陰イオン官能基のみが反応するため、総負荷は 10 分の 1、そのうち 4 分の 3 が酸です。同じ寸法・同じ風量で寿命に差が出る理由はここにあります。多く吸うからではなく、吸うべきでないものに容量を使わないからです。
濃度スパイク前後の効率低下
28か月使用済みフィルター、二酸化硫黄の入口濃度 20 ppbv
スパイクこそ化学フィルターの本当の試練です。プロセス漏洩、近隣の排出、季節による外気悪化により、濃度は数時間で一桁上昇し得ます。活性炭は 18.8 ポイント低下しました。細孔に保持していた物質がより強い酸に置換されて放出されるため、効率が両側から失われるからです。イオン交換は化学結合であり置換放出の機構がないため低下は 13.5 ポイントにとどまり、スパイク後の 66.3% は活性炭のスパイク前 70.2% にほぼ並びます。
ケース2：コータ／デベロッパ入口（五年）
5年後、フィルターは酢酸を吸っているのか出しているのか
コータ／デベロッパの温湿度制御入口フィルター、酢酸入口濃度 4 ppbv
活性炭はプロセス溶剤の PGMEA を細孔に取り込み、高温多湿下で長期にわたり加水分解して酢酸を切り出し、下流へ放出します。フィルターが防御線から排出源へ変わり、正味排出 4.14 ppbv を記録してチラーの熱交換器を直接侵食しました。清浄空気で5時間パージしても放出量は 0.51 ppbv までしか下がらず、酢酸が表面残留ではなく生成し続けていることを示します。イオン交換樹脂は吸着細孔を持たずエステルを取り込まないため、分解される貯蔵物そのものがなく、5年後も正味除去を続けています。
ケース3：レチクルおよびベアレチクルストッカー
レチクルストッカーの酸濃度余裕と6年後の残存効率
上：ベアレチクル庫3年時点の濃度測定／下：レチクル庫6年時点の効率
ベアレチクルはポッドに守られていないため、表面に硫酸アンモニウムや酢酸塩の結晶が生じると露光結像に直接影響します。管理値は 200 pptv の水準に置かれています。フィルター下流では定量下限未満となり、余裕は「かろうじて合格」ではなく測定不能な水準です。別の6年使用のストッカー用フィルターは二酸化硫黄で 88.1%、酢酸で 78.2% を維持しています。弱酸の低下が強酸より速いのは想定内で、官能基との結合が弱く後から来る強酸に置換されるためです。交換周期は弱酸の値を基準に設定してください。
ケース4：外気処理空調機の冬季二酸化硫黄
外気空調機用フィルター：何を溜め、どれだけ持ったか
上：取外し後の負荷組成比／下：使用年数に対する残存効率
イオン交換フィルターは8年使用で 49.4%。活性炭の0.5年 90.2% には及ばないように見えますが、それは16倍の期間です。上段がその理由を示します。活性炭の負荷の 43〜46% は有機物で、冬季の二酸化硫黄が侵入する前に、工事期間のディーゼル排気や外気中の揮発性有機化合物が容量を消費していました。イオン交換は有機物を一切取り込まず、負荷はほぼすべて酸塩です。容量は初日から8年目まで酸だけに使われました。選定で見るべきは「自社の交換周期内で効率が保つか」であり、新品時点の高低ではありません。逆に有機物と窒素酸化物も同時に抑える必要がある現場では、イオン交換単独では不十分です。
