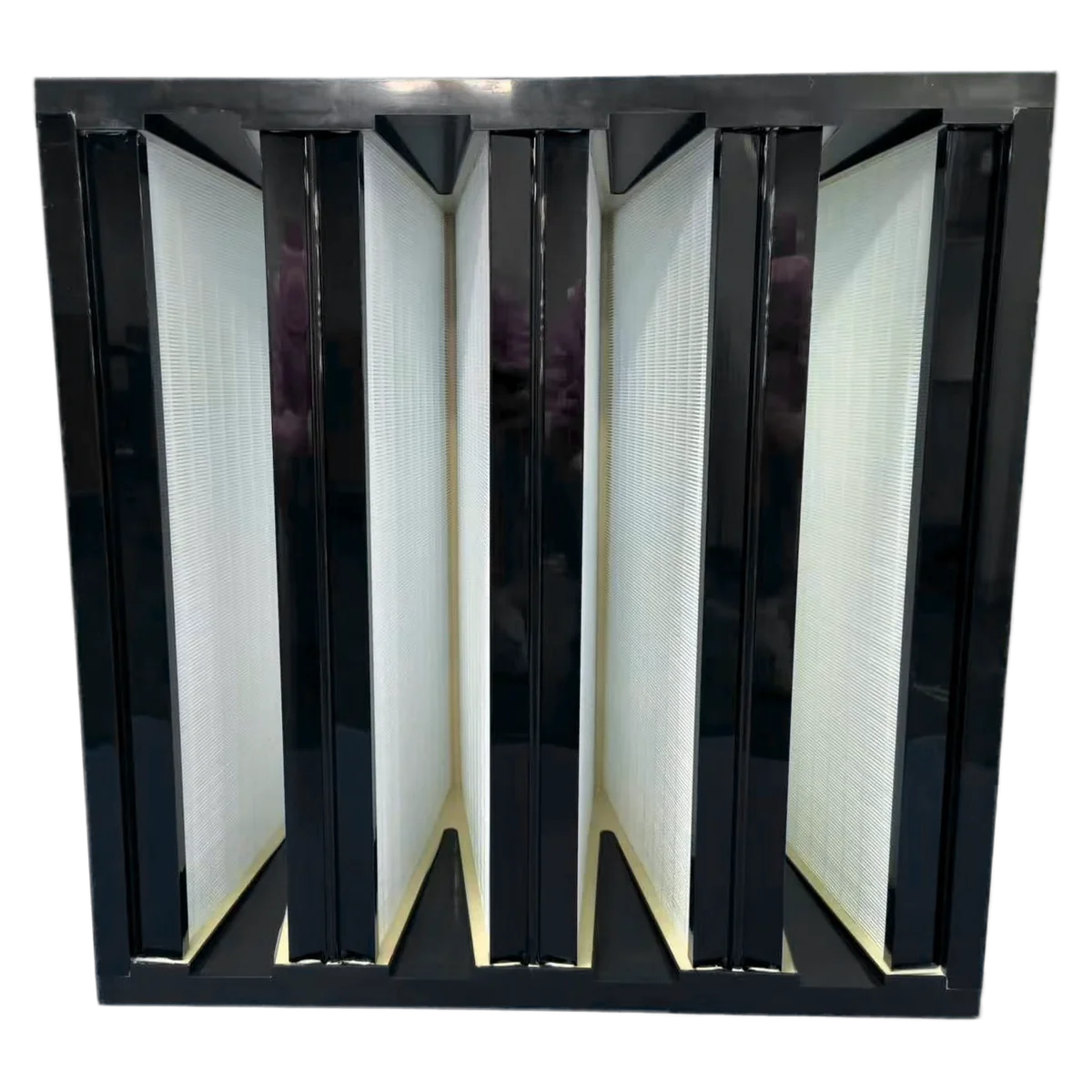

耐壓 MERV 15 V-Bank 濾網
產品概述
關鍵規格
- 效率等級
- MERV 15
- 額定風量
- 4,250 m³/h（2,500 ft³/min）
- 初期壓損
- 144.8 Pa
- 容塵量
- ASHRAE 粉塵 318.2 g（到 450 Pa）；ISO Fine 粉塵 1,181.8 g（另一片樣品）
規格總表
- 濾材

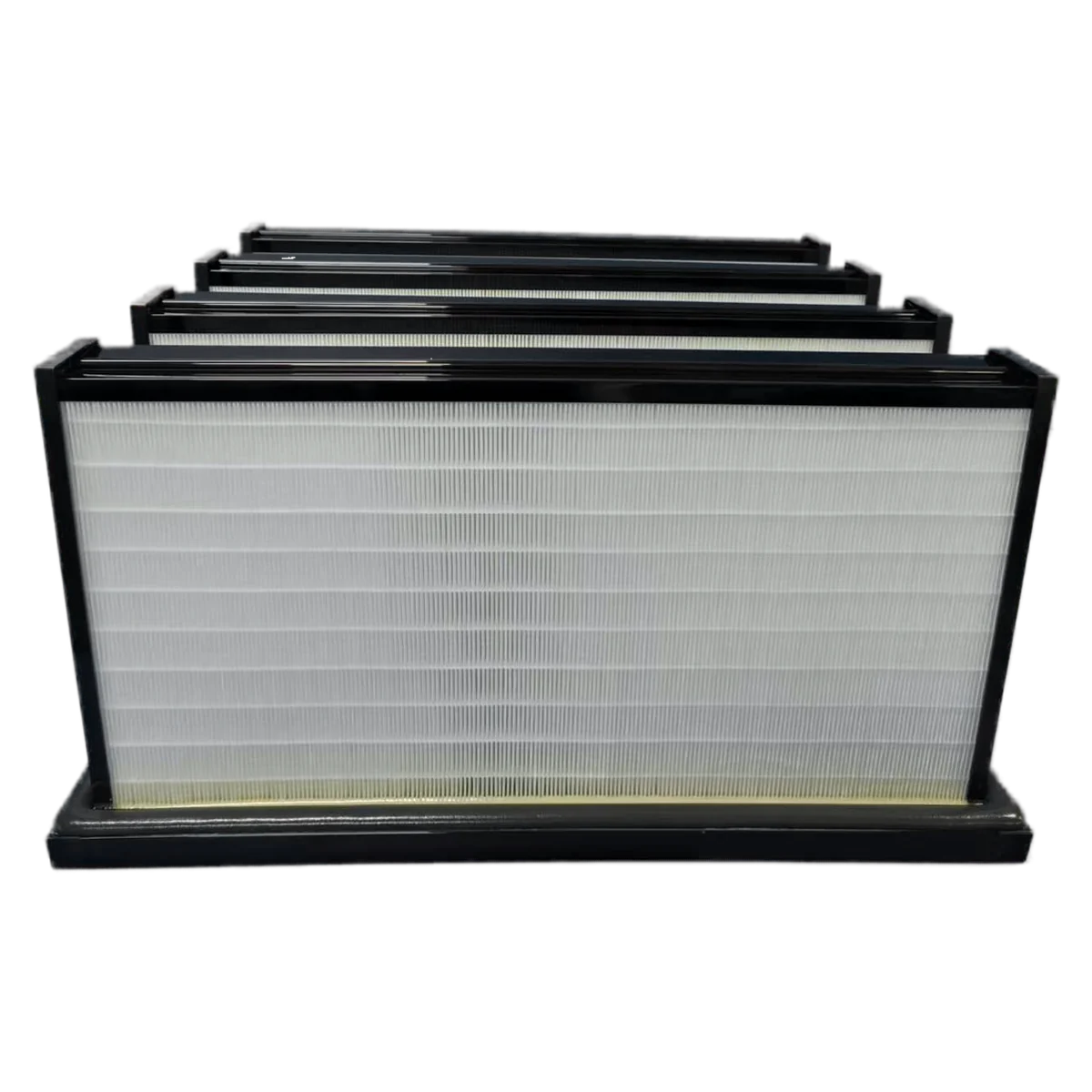

- 玻璃纖維
- 外框

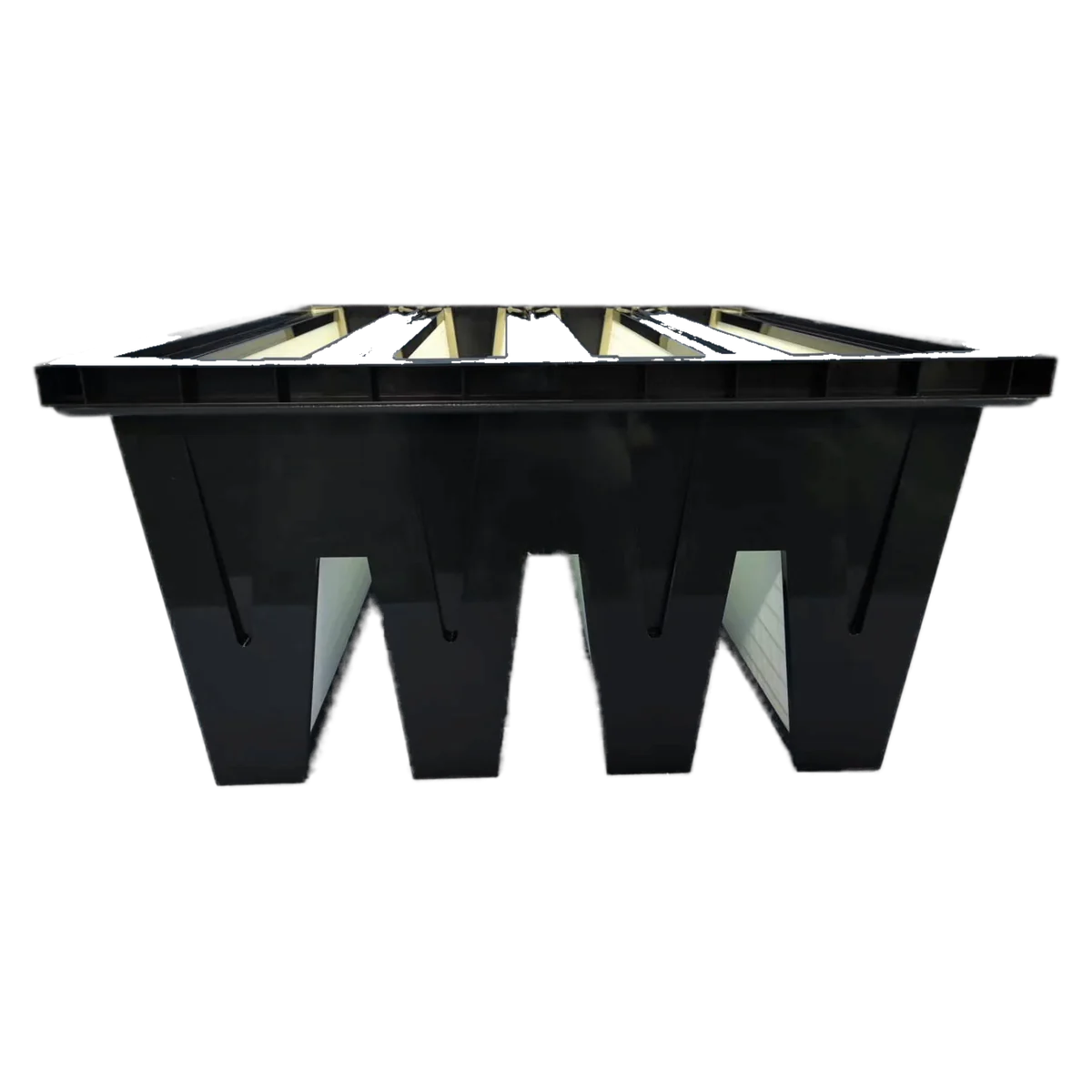

- ABS 工程塑膠
- 隔板

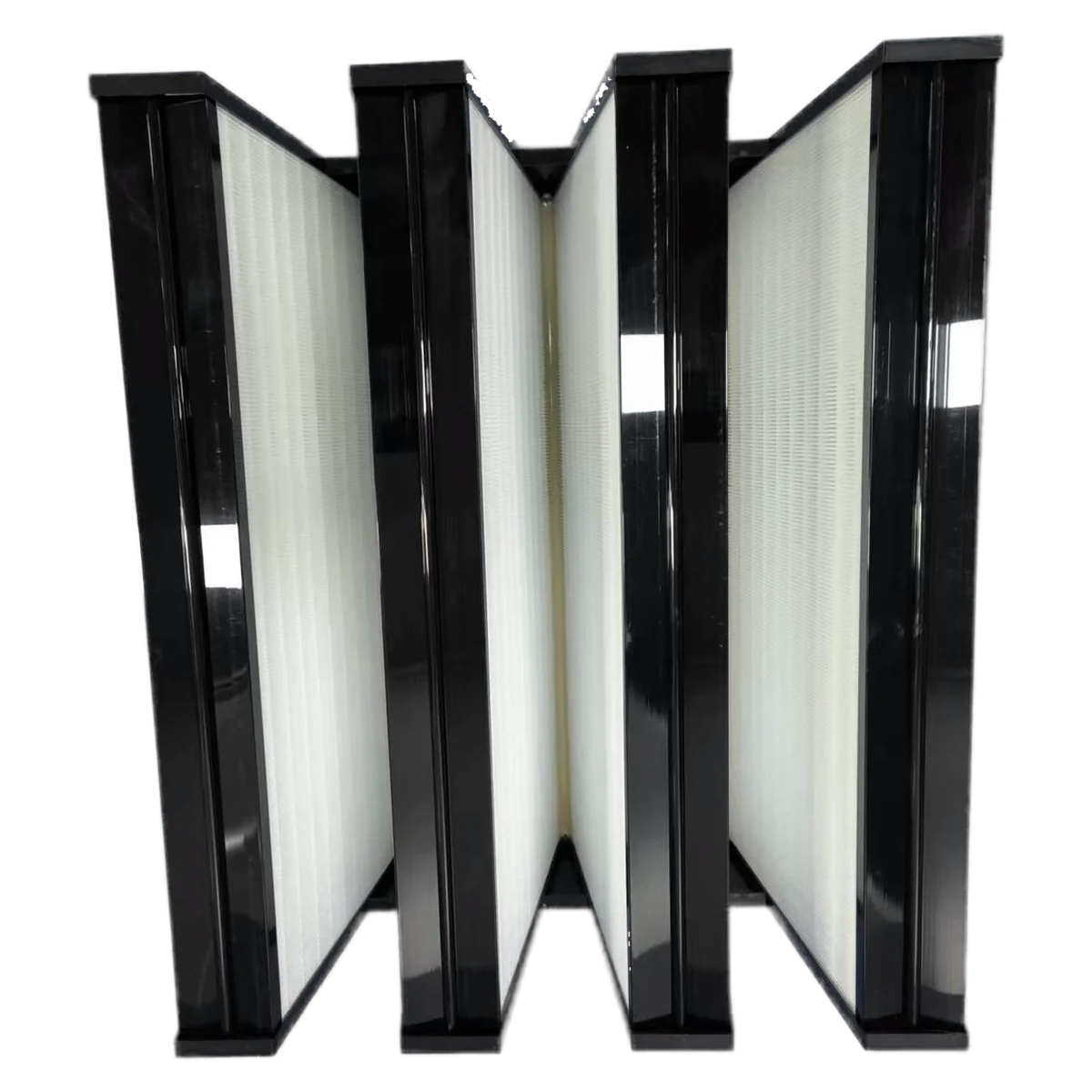

- V-Cell 深摺 V 型（4V-Bank）
- 測試標準
- ASHRAE 52.2
- 效率等級
- MERV 15
- 過濾效率
- E1（0.3–1.0 µm）88.7%；E2（1.0–3.0 µm）99.3%；E3（3.0–10 µm）99.3%；平均捕集率 > 99%
- 額定風量
- 4,250 m³/h（2,500 ft³/min）
- 初期壓損
- 144.8 Pa
- 終期壓損
- 450 Pa（設定值）
- 容塵量
- ASHRAE 粉塵 318.2 g（到 450 Pa）；ISO Fine 粉塵 1,181.8 g（另一片樣品）
- 標準尺寸
- 592 × 592 × 292 mm
- 認證
- 耐壓測試 @1,000 Pa 無破損
詳細說明
實測數據一覽
下表整理這款濾網的實測結果。前八列是同一片樣品，最後兩列是另一片同款樣品。| 項目 | 實測值 |
|---|---|
| 樣品 | 4V V-Bank、ABS 塑膠框、玻纖濾材、592×592×292 mm |
| 測試方法 | ASHRAE 52.2，KCl 氣溶膠 |
| 測試風量 | 2500 CFM（4250 m³/h） |
| 溫度、濕度 | 25±2°C、45±5%RH |
| 初始壓損 | 144.8 Pa |
| 終端壓損（設定值） | 450 Pa |
| 分級效率（複合最小值） | E1 88.7%、E2 99.3%、E3 99.3%（MERV 15） |
| 容塵量（ASHRAE 粉塵，到 450 Pa） | 318.2 g |
| 容塵量（ISO Fine 粉塵，另一片樣品） | 1181.8 g |
| 耐壓（另一片樣品） | 1000 Pa 無破損 |
風量越大，壓損升得越快
在額定風量 4250 m³/h（2500 CFM）下，初始壓損是 144.8 Pa。以 592×592 mm 的迎風面計算，這個風量的面風速約 3.37 m/s。風量 vs 壓損曲線
592×592×292 mm 4V 樣品實測值，涵蓋額定風量 50%～125%
壓損不是隨風量等比例增加：風量從額定 100% 推到 125%，初始壓損從 144.8 Pa 升到 205.5 Pa，多約 42%。壓損越高風車越耗電，運轉點最好控制在額定風量以內。
MERV 15 是怎麼判定的？
MERV 是 ASHRAE 52.2 的分級，看三段粒徑的效率：E1（0.3–1.0 µm）、E2（1.0–3.0 µm）、E3（3.0–10 µm）。測試時分好幾次餵入粉塵，每次都重新量各粒徑的效率，最後取整個過程中最低的效率（複合最小效率）來判等級，而不是拿新品最好的數字。分級過濾效率曲線（MERV 15）
實測值：依 ASHRAE 52.2 方法逐段加載測得，橫軸為幾何平均粒徑（對數座標）
MERV 等級取的是整個加載過程中各粒徑最低的效率（複合最小效率），不是新品最好的數字。這片的 E1 88.7% 落在 MERV 15 的 85–94.9%；MERV 14 的 E1 是 75–84.9%，兩者 E2、E3 門檻相同。
容塵量 318.2 g 是用 ASHRAE 粉塵測的
容塵量是濾網從初始壓損用到終端壓損之間，能裝下多少粉塵。這片濾網以 ASHRAE 粉塵分次餵入，壓損從 144.8 Pa 升到 450 Pa，共裝下 318.2 g。容塵過程壓損上升曲線
實測值：以 ASHRAE 粉塵分段餵入，直到壓損升到 450 Pa 終端值
壓損從 144.8 Pa 升到 450 Pa 之間，共裝下 318.2 g ASHRAE 粉塵。ASHRAE 粉塵含 23% 碳黑和 5% 棉絨，比單純的 ISO Fine 粉塵更容易塞住濾材，所以這個容塵量不能和用其他粉塵測得的數字直接比較。
耐壓 1000 Pa，對照常見標案規格
耐壓是指濾網前後承受很大的壓差時，框和濾材不破、不被吹穿。另一片同款樣品在 1000 Pa 壓差下無破損，是終端壓損設定值 450 Pa 的兩倍以上；萬一濾網嚴重塞住、壓差異常升高，濾網也不會先破掉，讓沒過濾的空氣直接進到下游。
有些標案會把效率、壓損、容塵量和耐壓一起寫進規格。下表是常見的標案要求和這款實測值的對照：| 項目 | 常見標案規格 | 這款實測 |
|---|---|---|
| 過濾等級 | MERV 14 以上 | MERV 15 |
| E1（0.3–1.0 µm） | ≥75% | 88.7% |
| E2（1.0–3.0 µm） | ≥90% | 99.3% |
| E3（3.0–10 µm） | ≥95% | 99.3% |
| 額定風量 | 4250 m³/h | 4250 m³/h |
| 初始壓損 | ≤175 Pa | 144.8 Pa |
| 容塵（捕集）量 | ≥1000 g | 1181.8 g（ISO Fine 粉塵） |
| 耐壓（爆破） | ≥1000 Pa | 1000 Pa 無破損 |
常見問題
標案寫 MERV 14 以上、初阻 ≤175 Pa、捕集 ≥1000 g、爆破 ≥1000 Pa，這款符合嗎？
逐項對得上。實測 MERV 15（E1 88.7%、E2 99.3%、E3 99.3%），高於 MERV 14；額定 4250 m³/h 下初始壓損 144.8 Pa，低於 175 Pa；同款樣品以 ISO Fine 粉塵測得容塵量 1181.8 g，並在 1000 Pa 壓差下無破損。要注意捕集量看的是哪一種粉塵：用 ASHRAE 粉塵測到 450 Pa 是 318.2 g，兩個數字不能互換，標案沒寫明時請先確認。
「耐壓 1000 Pa」是什麼意思？跟防爆一樣嗎？
不一樣。耐壓 1000 Pa 是指濾網前後承受 1000 Pa 壓差時，框和濾材沒有破損、沒有被吹穿；這是 450 Pa 終端壓損的兩倍以上，濾網塞住、壓差異常升高時不會先破。防爆一般是指設備在可燃性氣體或粉塵環境中不會成為點火源，是另一種要求；這片濾網的耐壓數字不代表防爆。
MERV 14 和 MERV 15 差在哪？
差在 0.3–1.0 µm 這一段（E1）。ASHRAE 52.2 規定 MERV 14 的 E1 是 75–84.9%，MERV 15 是 85–94.9%，E2、E3 的門檻兩者相同。換句話說，E1 最低要求從 75% 提高到 85%，最細這段粒子能穿過去的比例上限從 25% 降到 15%。這片實測 E1 88.7%，所以是 MERV 15。
為什麼 ASHRAE 容塵量（318.2 g）和 ISO Fine 容塵量（1181.8 g）差這麼多？
主要是粉塵不同。ASHRAE 52.2 的負載粉塵是 72% ISO A2 fine 加上 23% 碳黑和 5% 棉絨，碳黑和棉絨讓濾材塞得比較快，壓損很快就升到終端，所以裝得比較少；ISO Fine 則是單純的試驗粉塵。另外這兩個數字來自同款的兩片不同樣品，不能拿來推算換網週期。比較容塵量時，要用同一種粉塵、同一個終端壓損。
