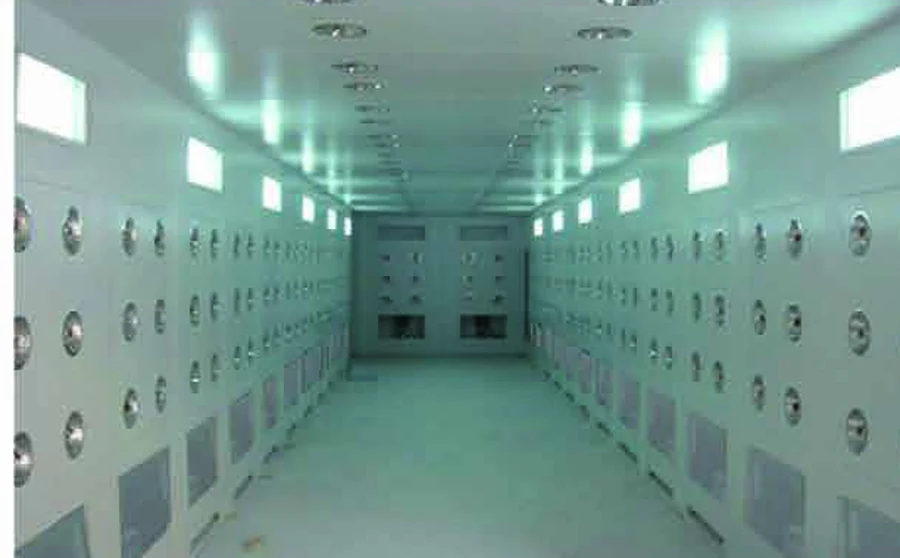

多人数用三方向吹きエアシャワートンネル

製品概要

三方向吹き型は、両側のノズル列に加えてトンネル天面にもう 1 列のノズルを配置し、左・右・上の 3 方向から同時に吹き付けます。肩の上面、帽子のつば、背中の上縁など、側面吹きでは覆いにくい部位を天面吹きが補います。モジュール間隔は 1500mm と 1000mm を組み合わせ、現場の長さに応じて構成を調整できます。人員による持込量の管理がより厳格な半導体・バイオ分野に適します。

特長・仕様

►**ノズル風速**：20～25 m/s ►**捕集効率**：≥99.99%（粒径 ≥0.5μm） ►**シャワー時間**：0～99 秒可変 ►**筐体材質**：1.2mm 厚冷延鋼板静電粉体塗装、ステンレス選択可 ►**扉インターロック**：電気連動、2 枚の扉は同時に開かない ►**電源**：3N 380V 50Hz ►**モジュール間隔**：1500／1000 mm

見積もり依頼

LINE @baisheng

Email：sales@baisheng-tech.com

電話：+886-2-25981958

詳細説明

天面吹きが補う死角

側面吹きの気流経路は水平であり、人体の側面には最も効果的ですが、水平面 —— 肩の上面、帽子の天頂、リュックの上面 —— に対しては正面から衝突せず掠めるだけで、粒子を剥離するせん断力が大きく落ちます。これらの面はまさに粒子が溜まりやすい場所です。非清浄区を移動する間、落下する粒子は水平面に着地するからです。側面吹きのみでは、落下汚染の主要な着地面を取りこぼすことになります。三方向吹き型の天面ノズルは、これらの水平面へ真上から垂直に気流を当てます。代償は風量と消費電力の増加、トンネル自体の高コスト化であり、人員由来の汚染が歩留まりへ直接影響する工程に限って採用されるのが一般的です。
