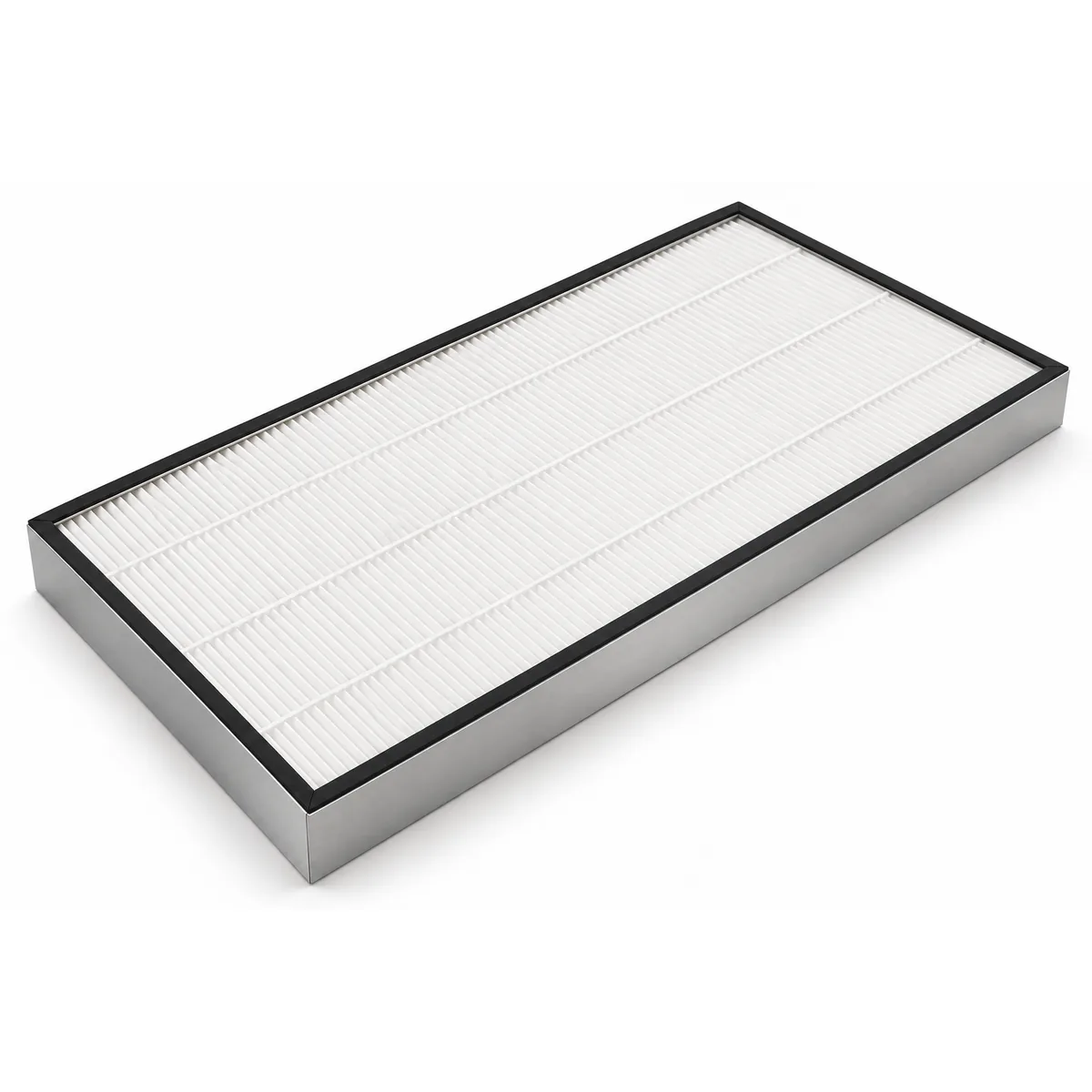

Filtro HEPA / ULPA de PTFE (teflón), sin boro y de baja pérdida de carga

Descripción del producto

Los filtros HEPA / ULPA de PTFE utilizan como medio filtrante una membrana microporosa de politetrafluoroetileno expandido (ePTFE, conocido comúnmente como teflón) y retienen las partículas por filtración superficial, por lo que su pérdida de carga inicial es solo de aprox. 1/2~2/3 de la de un filtro de fibra de vidrio del mismo grado. El medio no contiene boro ni fósforo, no libera dopantes ni compuestos orgánicos al proceso y resiste ácidos, álcalis y humedad. Se ofrece en los grados EN 1822 H13 a U17 y en tamaños habituales para FFU y salas limpias, como 570×1170, 610×610 y 1170×1170 mm, en construcción mini-pleat con marco de aluminio y sellado por junta o por cuchilla en canal de gel. Cada filtro se ensaya por barrido antes del despacho y se entrega con informe de ensayo; UL 900 es opcional. Se utiliza en salas limpias de semiconductores, pantallas, farmacéutica y hospitales.

Especificaciones clave

Clase de eficiencia
H13 / H14 / U15 / U16 / U17
Eficiencia de filtración
H13 ≥ 99.95% a U17 ≥ 99.999995% (MPPS)
Pérdida de carga inicial
44–102 Pa @0.45 m/s
Profundidad
50 / 52 / 69 / 70 / 86 / 88 / 90 mm
Solicitar cotización

Email:sales@baisheng-tech.com

Teléfono:+886-2-25981958

Medio filtrante
Membrana microporosa de ePTFE laminada sobre soporte no tejido (sin boro, sin aglutinante)
Marco
Marco de aluminio anodizado
Configuración
Mini-pleat
Separador
Separadores de cordón de adhesivo termofusible
Junta
Juntas en ambas caras (marco con junta); marco de cuchilla para canal de gel
Norma de ensayo
EN 1822 / ISO 29463
Clase de eficiencia
H13 / H14 / U15 / U16 / U17
Eficiencia de filtración
H13 ≥ 99.95% a U17 ≥ 99.999995% (MPPS)
Caudal nominal
526–2,218 m³/h @0.45 m/s
Velocidad frontal
0.45 m/s
Pérdida de carga inicial
44–102 Pa @0.45 m/s
Pérdida de carga final
Reemplazar cuando la pérdida de carga alcance 2 veces la inicial
Dimensiones estándar
570×570, 610×610, 570×1170, 610×760, 610×1220, 1170×1170 mm
Profundidad
50 / 52 / 69 / 70 / 86 / 88 / 90 mm
Medidas a medida
Tamaños, profundidades y tipos de marco a medida según plano
Temperatura máx. de servicio
≤ 70°C
Humedad relativa máx.
100% RH (sin condensación)
Aplicaciones
FFU de salas limpias de semiconductores y pantallas, zonas asépticas farmacéuticas, quirófanos hospitalarios, minientornos de equipos, extracción con gases ácidos / alcalinos
Ensayo de fugas
Cada filtro ensayado por barrido antes del despacho, con informe; en campo se recomienda PAO a baja concentración o PSL
Certificación
UL 900 (opcional)

Algunos valores son rangos típicos de esta clase; prevalece la hoja de datos de entrega.

ModeloGradoEficiencia (MPPS)Tamaño W×H×D (mm)Caudal nominal (m³/h)Velocidad frontal (m/s)Pérdida de carga inicial (Pa)Marco
PTFE-MH95-610-610-69 *H13≥ 99.95%610 × 610 × 696030.4544Marco con junta
PTFE-MH95-570-1170-69 *H13≥ 99.95%570 × 1170 × 691,0800.4544Marco con junta
PTFE-MH995-610-610-69 *H14≥ 99.995%610 × 610 × 696030.4558Marco con junta
PTFE-MH995-570-1170-69 *H14≥ 99.995%570 × 1170 × 691,0800.4558Marco con junta
PTFE-MH995-610-1220-69 *H14≥ 99.995%610 × 1220 × 691,2060.4558Marco con junta
PTFE-MH995-1170-1170-69 *H14≥ 99.995%1170 × 1170 × 692,2180.4558Marco con junta
PTFE-MU9995-570-570-50U15≥ 99.9995%570 × 570 × 505260.45< 73Marco con junta
PTFE-MU9995-570-1170-50U15≥ 99.9995%570 × 1170 × 501,0800.45< 73Marco con junta
PTFE-MU9995-570-1170-70U15≥ 99.9995%570 × 1170 × 701,0800.45< 73Marco de cuchilla (gel)
PTFE-MU9995-570-1170-88U15≥ 99.9995%570 × 1170 × 881,0800.45< 73Marco de cuchilla (gel)
MU9999-610-760-86U15≥ 99.9999%610 × 760 × 861,1400.68142Marco con junta
MU99995-570-1170-52-PTFEU16≥ 99.99995%570 × 1170 × 521,1100.46102Marco con junta
PTFE-MU99995-1170-1170-90 *U16≥ 99.99995%1170 × 1170 × 902,2180.4583Marco de cuchilla (gel)
PTFE-MU999995-570-1170-90 *U17≥ 99.999995%570 × 1170 × 901,0800.4597Marco de cuchilla (gel)
PTFE-MU999995-1170-1170-90 *U17≥ 99.999995%1170 × 1170 × 902,2180.4597Marco de cuchilla (gel)

Los modelos corresponden a nuestros códigos de artículo del ERP. El caudal se calcula a partir del tamaño nominal; la pérdida de carga es el valor inicial de un filtro nuevo. * Los modelos marcados son especificaciones estándar numeradas con la misma regla; su pérdida de carga es un valor típico y prevalece la hoja de especificaciones del pedido.

Descripción detallada

Qué es un filtro HEPA / ULPA de PTFE

Un filtro HEPA / ULPA de PTFE (politetrafluoroetileno, conocido comúnmente como teflón) utiliza PTFE estirado hasta formar una membrana microporosa (ePTFE), laminada sobre una capa de soporte no tejida, plegada en mini-pleat y montada en un marco de aluminio. Frente a un filtro convencional de fibra de vidrio presenta tres diferencias clave: una pérdida de carga entre un tercio y la mitad menor en el mismo grado, ausencia de boro y fósforo, por lo que no libera dopantes al proceso, y resistencia a ácidos, álcalis y humedad. Son precisamente las preocupaciones de las salas limpias de semiconductores, pantallas y farmacéutica, y por eso cada vez más FFU y filtros ULPA de techo en procesos avanzados especifican medio de PTFE. Esta página abarca cinco grados EN 1822, de H13 a U17, en tamaños habituales de sala limpia como 570×1170, 610×610 y 1170×1170 mm. Cada filtro se ensaya por barrido para detectar fugas antes del despacho y se entrega con informe de ensayo; la clasificación de resistencia al fuego UL 900 está disponible como opción.

Filtración superficial y filtración en profundidad

Surface filtration vs depth filtration

Media cross-section: glass-fiber paper on the left, PTFE membrane laminate on the right

Air inePTFE membraneNon-woven supportGlass-fiber paperParticles spread through the whole depthPTFE membrane laminateParticles stop at the surface

Schematic; thickness and particle size are exaggerated.

El papel de fibra de vidrio es una red de fibras de aprox. 0.4–0.6 mm de espesor; las partículas penetran en ella y quedan capturadas capa por capa en todo el espesor, lo que se denomina filtración en profundidad. La membrana de PTFE es una película microporosa de apenas unos pocos a unas decenas de micrómetros de espesor, formada por fibrillas de escala nanométrica, y la mayoría de las partículas se detienen en su superficie, lo que se denomina filtración superficial. Una membrana delgada con fibrillas muy finas opone poca resistencia al flujo de aire, y esa es la razón de fondo de la baja pérdida de carga del PTFE. La contrapartida es que el polvo solo puede acumularse en la superficie, por lo que la capacidad de retención de polvo es menor que la de la fibra de vidrio y el filtro debe protegerse con prefiltros.

Pérdida de carga entre un tercio y la mitad menor en el mismo grado

Initial pressure drop by grade: PTFE vs glass fiber

Dots are models on this page (0.45 m/s); grey bands are the estimated range for glass fiber of the same grade

050100150200H13D 69 mm66–8844H14D 69 mm87–11658U15D 50 mm110–146≤ 73U16D 90 mm125–16683U17D 90 mm146–19497Initial pressure drop (Pa)
PTFE (this page)Glass fiber (estimated)

PTFE values are from the model table; U15 is an upper limit. The glass-fiber range is estimated from the pressure-drop ratio in patent and academic sources (PTFE about 1/2 to 2/3 of glass fiber) and is for comparison only.

La literatura de patentes y los estudios académicos recientes muestran la misma tendencia: a igual eficiencia, el medio de PTFE tiene aprox. 1/2~2/3 de la pérdida de carga del medio de fibra de vidrio. Con los modelos de esta página, el H14 de 69 mm PTFE-MH995-570-1170-69 trabaja a aprox. 58 Pa a 0.45 m/s, el U15 de 50 mm PTFE-MU9995-570-1170-50 por debajo de 73 Pa, y el U17 de 90 mm PTFE-MU999995-570-1170-90 a aprox. 97 Pa. En una FFU, 30–50 Pa menos de resistencia del filtro permiten reducir la velocidad del ventilador; en una sala limpia con mil o más FFU, la diferencia anual en electricidad es considerable. También puede aprovecharse a la inversa: con los mismos ventiladores, el PTFE permite subir un grado, por ejemplo de U15 a U16, manteniendo una pérdida de carga total cercana a la del filtro de fibra de vidrio original.

Por qué las fábricas de semiconductores y pantallas especifican PTFE sin boro

La fibra de vidrio de los filtros HEPA / ULPA convencionales es vidrio borosilicato. El vapor de ácido fluorhídrico (HF) que se desprende de las zonas de grabado y limpieza húmeda ataca la fibra de vidrio y genera gases con boro, como el trifluoruro de boro (BF₃), que el flujo de aire arrastra hacia la sala limpia. El boro es un dopante de tipo p para el silicio y, al depositarse sobre la superficie de la oblea, provoca derivas en las características eléctricas de los dispositivos. El aglutinante del papel de fibra de vidrio también puede liberar compuestos orgánicos y convertirse en una de las fuentes de AMC (contaminación molecular aerotransportada). La membrana de PTFE no contiene boro, fósforo ni metales, no necesita aglutinante y resiste el HF, con lo que elimina ambas fuentes de contaminación desde el origen. Cuanto más avanzado es el proceso, más sensible es a la AMC: las zonas de litografía EUV, oxidación de compuerta y deposición de películas delgadas suelen exigir a la vez eficiencia U16–U17 y medio sin boro, con filtros químicos aguas arriba para tratar gases ácidos, alcalinos y orgánicos.

Comparación entre filtros de PTFE y de fibra de vidrio

AspectoMedio de membrana de PTFEMedio de fibra de vidrio
Mecanismo de capturaFiltración superficial: la membrana microporosa detiene las partículas en la superficieFiltración en profundidad: las partículas quedan capturadas capa por capa en la red de fibras
Pérdida de carga inicial en el mismo gradoAprox. 1/2~2/3 de la fibra de vidrioReferencia
Boro, fósforo, metalesNo contiene, sin liberaciónLa fibra borosilicato y el aglutinante pueden liberarlos
Desgasificación orgánicaMuy baja (sin aglutinante)El aglutinante puede liberar compuestos orgánicos
Resistencia a ácidos, álcalis y HFExcelente, el PTFE es químicamente inerteEl HF ataca el vidrio y forma BF₃
Resistencia a la humedadHidrófobo, la humedad no afecta a la eficienciaLa resistencia y la eficiencia pueden bajar al absorber humedad
Plegado y desprendimiento de fibrasMembrana tenaz, no se agrieta ni desprende fibrasFibras frágiles, propensas a roturas al plegar y manipular
Capacidad de retención de polvoBaja, requiere protección con prefiltroMayor
Ensayo de fugas con aerosol de aceite PAOLas concentraciones altas obstruyen la membrana; use baja concentración o PSLTolera el barrido con PAO habitual
Precio unitarioMayorMenor
El PTFE no gana en todos los aspectos: la baja capacidad de retención de polvo, la sensibilidad a concentraciones altas de aerosol de aceite y un precio más alto son costos que deben considerarse en la selección.

Cómo elegir el grado EN 1822

GradoEficiencia integral (MPPS)Eficiencia local (MPPS)PenetraciónUso típico
H13≥ 99.95%≥ 99.75%0.05%Hospitales, laboratorios de biotecnología, extracción de equipos
H14≥ 99.995%≥ 99.975%0.005%Zonas asépticas farmacéuticas, salas limpias ISO 5
U15≥ 99.9995%≥ 99.9975%0.0005%Encapsulado y prueba de semiconductores, FFU de fábricas de pantallas
U16≥ 99.99995%≥ 99.99975%0.00005%Zonas ISO 3–4 del front-end de semiconductores
U17≥ 99.999995%≥ 99.9999%0.000005%Procesos avanzados ISO 1–3, minientornos de equipos
EN 1822 e ISO 29463 miden la eficiencia en el MPPS (tamaño de partícula más penetrante, normalmente 0.1–0.25 µm): las partículas mayores o menores se capturan con más facilidad, de modo que el ensayo en el tamaño más difícil representa el peor caso. Cada grado superior reduce la penetración a la décima parte y aumenta la pérdida de carga, por lo que conviene verificar al mismo tiempo la presión estática disponible del ventilador.

Tipos y guía de selección

AplicaciónGrado recomendadoTipo recomendadoPrefiltración
Front-end de semiconductores: litografía, grabado, películas delgadasU16–U17Marco de cuchilla + canal de gel (serie PTFE-MU999995)Filtro químico + filtro de eficiencia media F9
Encapsulado y prueba de semiconductores, pantallas, PCBU15570×1170 para FFU (serie PTFE-MU9995)Filtro de eficiencia media F8–F9
Llenado aséptico farmacéutico, aisladoresH14Marco con junta (serie PTFE-MH995)Filtro de eficiencia media F9
Quirófanos hospitalarios, laboratorios de biotecnologíaH13–H14Marco con junta (serie PTFE-MH95 / MH995)Filtro de eficiencia media F7–F9
Extracción húmeda o con gases ácidos / alcalinosH13–H14Marco con juntaPrefiltro grueso + filtro de eficiencia media
El marco con junta (50–69 mm) es adecuado para FFU y retículas de techo estándar, y sella por compresión de juntas en ambas caras. El marco de cuchilla (70–90 mm) se usa con canal de gel: el filo se introduce en el gel y forma el sellado, tolera bien las irregularidades de la retícula y es adecuado para U16 y superiores, para desmontajes repetidos o para zonas que exigen cero fugas de bypass. Los tamaños, profundidades y tipos de marco pueden fabricarse a medida según plano.

Láminas de medio filtrante de PTFE

Código de medioEficiencia (0.3 µm)Gramaje (g/m²)Espesor (mm)Pérdida de carga @5.3 cm/sTamaño de lámina
PTFE99-1.2-1.2≥ 99.99%90 (70–110)0.45 (0.25–0.65)145 Pa (130–160)1.2 × 1.2 m
PTFE999-1.2-1.2 *≥ 99.999%90 (70–110)0.45 (0.25–0.65)200 Pa (180–220)1.2 × 1.2 m
El medio se ensaya con aerosol de sílice a una velocidad de medio de 5.3 cm/s. Puede suministrarse en láminas completas o cortado a medida, para clientes con equipo de plisado propio o que fabrican pequeños filtros internos para equipos o filtros de venteo; también podemos plisarlo y enmarcarlo como filtro terminado. * PTFE999-1.2-1.2 se fabrica a pedido.

Ensayo de fugas en fábrica y en campo

Cada filtro se ensaya por barrido para detectar fugas antes del despacho y se entrega con informe de ensayo; la clasificación de resistencia al fuego UL 900 está disponible a solicitud. En la recepción en campo hay que tener en cuenta el comportamiento del PTFE: los aerosoles de aceite como el PAO forman una película sobre la superficie de la membrana y obstruyen sus poros, lo que eleva de forma permanente la pérdida de carga; la concentración aguas arriba de 10 µg/L o más, habitual en el método fotométrico, es excesiva para el PTFE. Se recomienda el método de barrido con contador de partículas, manteniendo el PAO aguas arriba en unos pocos µg/L o menos, o bien usar esferas sólidas de látex PSL como aerosol de ensayo, y acortar al máximo el tiempo de barrido.

Prefiltración y momento de reemplazo

La membrana de PTFE solo retiene el polvo en su superficie. Los estudios han medido una capacidad de retención de polvo de aprox. 1 g/m² para una membrana de PTFE sola, y de apenas unos 6 g/m² incluso con una capa de no tejido meltblown laminada, muy por debajo de la fibra de vidrio. Por ello es imprescindible un prefiltro de eficiencia media F8–F9 aguas arriba, y las unidades de tratamiento de aire exterior necesitan además una etapa de prefiltro grueso. Se recomienda reemplazar el filtro cuando la pérdida de carga alcance 2 veces su valor inicial; por ejemplo, el PTFE-MU9995-570-1170-50 parte de menos de 73 Pa, por lo que conviene planificar el reemplazo en torno a 140 Pa. También debe reemplazarse si el barrido detecta una fuga o si el recuento de partículas aguas abajo sigue aumentando. No lave el filtro ni lo sople con aire comprimido; una vez dañada la membrana, no puede repararse.

Aplicaciones comunes

FFU en salas limpias de front-end (litografía, grabado, películas delgadas, difusión) y de encapsulado y prueba de semiconductores; salas limpias de pantallas TFT-LCD, OLED y de PCB; llenado aséptico farmacéutico y aisladores; quirófanos hospitalarios y laboratorios de biotecnología; minientornos de equipos (EFEM, stockers) y bancos de flujo limpio; y extracción de procesos húmeda o con gases ácidos y alcalinos.
¿En qué se diferencia un filtro de PTFE de un HEPA / ULPA de fibra de vidrio? ¿De verdad la pérdida de carga es mucho menor?

La diferencia está en cómo se capturan las partículas. El papel de fibra de vidrio es una red de fibras de aprox. 0.4–0.6 mm de espesor que captura las partículas capa por capa en todo su espesor (filtración en profundidad). El PTFE se estira hasta formar una membrana microporosa laminada sobre un soporte no tejido, y la mayoría de las partículas se detienen en la superficie de la membrana (filtración superficial). La membrana delgada y sus fibrillas muy finas ofrecen poca resistencia al aire a igual eficiencia; patentes y estudios académicos sitúan la relación de pérdida de carga en aprox. 1/2~2/3 de la fibra de vidrio. En esta página, el H14 de 69 mm PTFE-MH995-570-1170-69 trabaja a aprox. 58 Pa a 0.45 m/s y el U15 de 50 mm PTFE-MU9995-570-1170-50 por debajo de 73 Pa, mientras que un mini-pleat de fibra de vidrio de la misma profundidad suele ser un 50% o más alto. Una menor pérdida de carga permite reducir la velocidad de los ventiladores de las FFU y ahorrar energía, o entregar más caudal con el mismo ventilador.

¿Por qué las fábricas de semiconductores especifican filtros ULPA de PTFE sin boro?

La fibra de vidrio de los filtros HEPA / ULPA convencionales es vidrio borosilicato. El vapor de ácido fluorhídrico procedente de las zonas de grabado y limpieza la ataca y genera gases con boro, como el trifluoruro de boro (BF₃), que viajan con el flujo de aire hasta la sala limpia. El boro es un dopante de tipo p para la oblea de silicio y, al depositarse sobre su superficie, altera las características eléctricas de los dispositivos. El aglutinante del papel de fibra de vidrio también puede liberar compuestos orgánicos que pasan a formar parte de la AMC (contaminación molecular aerotransportada). La membrana de PTFE no contiene boro, fósforo ni metales, no necesita aglutinante y resiste el HF, por lo que las zonas sensibles de litografía, grabado y películas delgadas suelen especificar ULPA de PTFE U15–U17. Tenga en cuenta que el sellante del marco y las juntas también pueden desgasificar; al especificar sin boro, solicite también la especificación de desgasificación del filtro completo.

¿Se pueden ensayar en campo los filtros de PTFE con PAO / DOP?

Sí, pero con una concentración menor. Como el PTFE filtra en la superficie, el aerosol de aceite forma una película sobre la membrana y obstruye sus poros, lo que eleva de forma permanente la pérdida de carga; la concentración aguas arriba de 10 µg/L o más, habitual en el método fotométrico, es excesiva para el PTFE. Se recomienda el método de barrido con contador de partículas, con el PAO aguas arriba en unos pocos µg/L o menos, o bien usar esferas sólidas de látex PSL como aerosol de ensayo, y acortar el tiempo de barrido. Todos los filtros de esta página se ensayan por barrido antes del despacho y se entregan con informe; si su recepción en campo debe usar obligatoriamente el método fotométrico, consúltenos antes la concentración y la duración, para que la pérdida de carga no suba antes incluso de que el filtro entre en servicio.

¿Los filtros de PTFE duran menos que los de fibra de vidrio? ¿Es imprescindible un prefiltro?

En el aire limpio de recirculación de una sala limpia, ambos duran más o menos lo mismo, y el PTFE puede durar incluso más porque no es frágil ni desprende fibras, de modo que se producen menos roturas durante la manipulación y la instalación. Su verdadero punto débil es la capacidad de retención de polvo: la membrana solo retiene el polvo en su superficie, y los estudios han medido aprox. 1 g/m² para una membrana de PTFE sola y apenas unos 6 g/m² con una capa de no tejido meltblown añadida, muy por debajo de la fibra de vidrio. Por ello es imprescindible un prefiltro de eficiencia media F8–F9 aguas arriba, y las unidades de aire exterior necesitan además una etapa de prefiltro grueso. Se recomienda reemplazar el filtro cuando la pérdida de carga alcance 2 veces la inicial; por ejemplo, el PTFE-MU9995-570-1170-50 parte de menos de 73 Pa, por lo que conviene planificar el reemplazo en torno a 140 Pa.

¿Cómo elegir entre H13, H14, U15, U16 y U17? ¿Qué es el MPPS?

EN 1822 e ISO 29463 miden la eficiencia en el MPPS (tamaño de partícula más penetrante, normalmente 0.1–0.25 µm), porque las partículas mayores o menores se capturan con más facilidad, de modo que el ensayo en el tamaño más difícil representa el peor caso. Cada grado superior reduce la penetración a la décima parte: H13 admite 0.05%, H14 0.005%, U15 0.0005% y U17 solo 0.000005%. En la práctica, las zonas asépticas farmacéuticas y las salas limpias ISO 5 usan H14, el encapsulado y prueba de semiconductores y las FFU de fábricas de pantallas usan sobre todo U15, y las zonas ISO 3–4 de front-end, como litografía y grabado, usan U16–U17. A mayor grado, mayor pérdida de carga: aprox. 58 Pa para el H14 de 69 mm de esta página y aprox. 97 Pa para el U17 de 90 mm PTFE-MU999995-570-1170-90, por lo que debe confirmar que el ventilador tiene presión estática suficiente.

¿Cómo se interpreta el código de modelo y qué significa el *?

Los códigos de modelo coinciden con nuestros códigos de artículo del ERP. Tome como ejemplo PTFE-MU9995-570-1170-70: PTFE indica medio de membrana de PTFE, M es mini-pleat, U es ULPA (H sería HEPA), 9995 son las cifras que siguen a "99." en una eficiencia de 99.9995%, y los números siguientes son ancho 570, alto 1170 y profundidad 70 mm. Así, MH95 es 99.95% (H13), MH995 es 99.995% (H14) y MU999995 es 99.999995% (U17). Los modelos marcados con * son especificaciones estándar numeradas con la misma regla; su pérdida de carga en la tabla es un valor típico y prevalece la hoja de especificaciones del pedido. Los tamaños, profundidades y tipos de marco pueden fabricarse a medida según plano.

¿Puedo comprar solo el medio filtrante de PTFE y fabricar mis propios filtros?

Sí. El medio de PTFE se suministra en láminas: PTFE99-1.2-1.2 es una lámina de 1.2 × 1.2 m de grado 99.99%, con un gramaje de aprox. 90 g/m² y un espesor de aprox. 0.45 mm, y una pérdida de carga de aprox. 145 Pa a una velocidad de medio de 5.3 cm/s. Para mayor eficiencia está el grado 99.999% PTFE999-1.2-1.2 (aprox. 200 Pa, fabricado a pedido). Es adecuado para clientes con equipo de plisado propio o que fabrican pequeños filtros internos para equipos y filtros de venteo. También podemos cortarlo a medida, o plisarlo y enmarcarlo como filtro terminado.

¿Cuándo basta con fibra de vidrio y no hace falta PTFE?

Si no hay gases ácidos, el proceso no es sensible al boro ni a la desgasificación orgánica y los ventiladores tienen holgura de presión estática suficiente, los filtros HEPA / ULPA de fibra de vidrio cuestan menos y retienen más polvo, por lo que el costo total de propiedad suele ser menor; por ejemplo, en habitaciones hospitalarias generales, plantas de alimentos y líneas de ensamblaje electrónico. Vale la pena cambiar a PTFE en procesos de front-end de semiconductores y pantallas, en zonas de recirculación y extracción con HF o gases ácidos / alcalinos, en grandes techos donde se quiere reducir el consumo de las FFU y en ambientes de alta humedad. Una forma práctica es cambiar primero las zonas más sensibles o los grupos de FFU que más energía consumen, y luego decidir si ampliar según la pérdida de carga y los datos de consumo eléctrico medidos.

Referencias de selección

Antes de pedir, verifique el grado de eficiencia, el tipo de medio filtrante y si el entorno de trabajo se ajusta a sus requisitos.
