เต็นท์สะอาด Clean Booth

รายละเอียดสินค้า

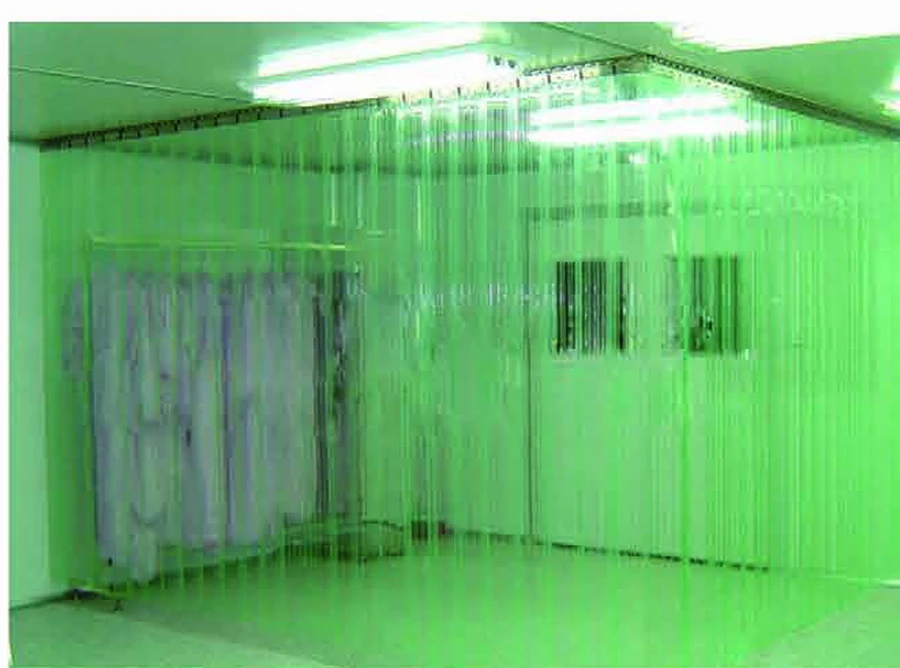

คลีนบูธ (Clean Booth) คือพื้นที่สะอาดเฉพาะจุดแบบโมดูล: ด้านบนใช้ FFU ร่วมกับแผ่นกรอง HEPA จ่ายกระแสลมทิศทางเดียวแนวดิ่ง รอบด้านกั้นด้วยม่านริ้วป้องกันไฟฟ้าสถิต ม่านตาข่ายป้องกันไฟฟ้าสถิต หรือแผ่นอะคริลิก เพื่อล้อมพื้นที่ความสะอาดสูงขึ้นมาภายในโรงงานทั่วไปหรือห้องคลีนรูมที่ระดับต่ำกว่า ในสายการผลิต จุดที่ต้องการความสะอาดสูงจริง ๆ มักมีเพียงไม่กี่สถานีงาน การรวมความสะอาดไว้ที่จุดเหล่านั้นทำให้ทั้งค่าก่อสร้างและค่าเดินระบบต่ำกว่าการทำความสะอาดทั้งโรงงานมาก โครงหลักเลือกได้ทั้งสเตนเลส เหล็กรีดเย็น หรืออะลูมิเนียมโปรไฟล์ ไม่ถูกจำกัดด้วยความสูงของชั้นอาคาร ติดล้อหมุนรอบทิศเพื่อเคลื่อนย้ายได้ ระดับที่ทำได้จริงขึ้นกับจำนวน FFU ปริมาณลมจ่าย และความมิดชิดของม่าน ต้องยืนยันด้วยการนับอนุภาคจริงที่หน้างาน

คุณสมบัติและข้อมูลจำเพาะ

►ความเร็วลมที่หน้าจ่ายลม: 0.45 m/s ±20% กระแสลมทิศทางเดียวแนวดิ่ง ►อุปกรณ์ทำความสะอาดอากาศ: หน่วยพัดลมพร้อมแผ่นกรอง FFU ร่วมกับแผ่นกรอง HEPA พัดลมแรงเหวี่ยงเสียงต่ำ ►วัสดุโครงหลัก: สเตนเลส / เหล็กรีดเย็น / อะลูมิเนียมโปรไฟล์ เลือกได้ ►ม่าน: ม่านริ้วป้องกันไฟฟ้าสถิต / ม่านตาข่ายป้องกันไฟฟ้าสถิต / แผ่นอะคริลิก เลือกได้ ►แผ่นปิดด้านบน: แผ่นเหล็กรีดเย็น สเตนเลส หรือม่านตาข่าย ►อุปกรณ์เสริม: โคมไฟสำหรับห้องสะอาด ล้อหมุนรอบทิศ เกจวัดความดันแตกต่าง ►ระดับความสะอาด: วางแผนตามจำนวน FFU และความมิดชิดของม่าน ที่พบบ่อยคือ ISO 5–ISO 7 (ระบบเดิม Class 100–10,000) ยืนยันด้วยการวัดจริงตาม ISO 14644-1

Email:sales@baisheng-tech.com

โทรศัพท์:+886-2-25981958

แฟกซ์: +886-2-6602-1920

คำอธิบายโดยละเอียด

คำนวณความคุ้มของการทำความสะอาดเฉพาะจุด

ต้นทุนการทำความสะอาดทั้งโรงงานไม่ได้มีแค่ค่าก่อสร้าง: AHU ท่อลม แผ่นกรอง จำนวนครั้งการเปลี่ยนอากาศ พื้น และผนังกั้น ต้องวางแผนตามระดับสูงสุดทั้งหมด และหลังจากนั้นไฟฟ้าทุกหน่วยก็ถูกใช้ไปเพื่อรักษาระดับนั้น เมื่อสำรวจสายการผลิตจริงมักพบว่า ที่ต้องการ ISO 5 มีเพียงไม่กี่สถานีงาน พื้นที่อื่น ISO 7, ISO 8 หรือแม้แต่ระบบปรับอากาศทั่วไปก็เพียงพอ ใช้คลีนบูธล้อมจุดเหล่านั้นไว้ ให้จุดปฏิบัติงานสำคัญมีความสะอาดสูงเฉพาะจุด ส่วนรอบข้างคงเป็นสภาพแวดล้อมพื้นหลังที่ระดับต่ำกว่า คลีนบูธไม่ต้องมีผนังกั้นทางสถาปัตย์ เมื่อปรับสายการผลิตก็รื้อย้ายและประกอบใหม่ได้ นี่คือความแตกต่างที่ใหญ่ที่สุดจากห้องคลีนรูมแบบติดตาย

0.45 m/s ±20% มาจากไหน

คลีนบูธไม่มีมาตรฐานผลิตภัณฑ์เฉพาะ ค่าออกแบบ 0.45 m/s ±20% อ้างอิงคำแนะนำของแนวทางกระบวนการผลิตปลอดเชื้อของ FDA สหรัฐฯ ปี 2004 สำหรับกระแสลมทิศทางเดียวในพื้นที่วิกฤต ISO 5 ส่วน guidance value ของ EU GMP Annex 1 (2022) §4.30 สำหรับกระแสลมทิศทางเดียวระดับ A คือ 0.36–0.54 m/s ที่ตำแหน่งทำงาน ทั้งสองเป็นความเร็วลมที่วัดที่ ตำแหน่งทำงาน หน้าจ่ายลมของ FFU ได้ 0.45 m/s ไม่ได้หมายความว่าที่ระดับความสูงทำงานภายในบูธจะได้เท่ากัน บูธยิ่งสูง ม่านยิ่งสั้น เครื่องจักรยิ่งใหญ่ ความเร็วลมและความสม่ำเสมอที่ผิวงานยิ่งเบี่ยงเบนได้ง่าย ตอนรับมอบงานต้องวัดที่ระดับความสูงทำงาน ดูแค่สเปก FFU ไม่ได้ จุดวัดต้องครอบคลุมสี่มุมและกึ่งกลางบูธ ความสม่ำเสมอสำคัญพอ ๆ กับค่าเฉลี่ย มุมบูธมักเป็นจุดที่ความเร็วลมต่ำที่สุดและอากาศรอบข้างถูกดูดเข้ามาได้ง่ายที่สุด

ความมิดชิดของม่านเป็นตัวกำหนดระดับจริง

ระดับของคลีนบูธไม่ได้กำหนดโดย FFU เพียงอย่างเดียว แต่กำหนดร่วมกันโดย “ปริมาณลมจ่าย” และ “การรั่วผ่านม่าน” ลมที่จ่ายจากด้านบนจะสะอาดแค่ไหนก็ตาม หากรอบด้านมีช่องว่างมาก อากาศรอบข้างถูกดูดเข้ามาไม่หยุด ระดับที่วัดจริงก็ยังไม่ถึงค่าออกแบบ การเลือกม่านสามแบบ: ม่านริ้วป้องกันไฟฟ้าสถิต: เป็นริ้วซ้อนเหลื่อมกัน คนและรถเข็นเดินผ่านได้โดยตรง สะดวกในการสัญจรที่สุด หากซ้อนเหลื่อมไม่พอหรือถูกแหวกแล้วไม่กลับเข้าที่ ตรงนั้นคือจุดรั่ว ม่านตาข่ายป้องกันไฟฟ้าสถิต: เป็นผืนเดียว มิดชิดกว่าแบบริ้ว มองทะลุได้ การเข้าออกต้องแหวกหรือทำประตูแยก แผ่นอะคริลิก: มิดชิดที่สุด ทำความสะอาดง่ายที่สุด ทำเป็นผนังถาวรได้ แลกกับน้ำหนักมาก ปรับเปลี่ยนยาก ทางเข้าออกต้องวางแผนแยก อีกสองเรื่อง: ช่องว่างระหว่างม่านกับพื้นคือทางออกของอากาศในบูธ ช่องว่างใหญ่เกินไป ความดันบวกในบูธจะสร้างไม่ขึ้น อากาศรอบข้างถูกดูดเข้ามาง่าย หากชิดพื้นสนิท อากาศไม่มีทางออก จะไหลพล่านออกตามรอยต่อม่าน คนเดินผ่านก็ไม่สะดวก ภายในบูธต้องรักษาความดันบวกเมื่อเทียบกับรอบข้าง เกจวัดความดันแตกต่างที่เป็นอุปกรณ์เสริมช่วยให้เห็นสถานะนี้ได้โดยตรง

การเคลื่อนย้าย การดัดแปลง และการรับมอบงาน

ระดับต้องจัดชั้นด้วยการนับอนุภาคจริงตาม ISO 14644-1 การเทียบกับ Class ระบบเดิมเป็นไปตาม FDA 2004: ISO 5 = Class 100, ISO 6 = Class 1,000, ISO 7 = Class 10,000, ISO 8 = Class 100,000 การเลือกวัสดุโครงหลักให้ดูวิธีทำความสะอาด: สเตนเลสทนการฆ่าเชื้อซ้ำ ๆ เช็ดง่ายที่สุด เหล็กรีดเย็นพ่นสีต้นทุนต่ำกว่า เหมาะกับงานประกอบอิเล็กทรอนิกส์ที่เน้นกำจัดฝุ่น อะลูมิเนียมโปรไฟล์เบาที่สุด ประกอบและดัดแปลงสะดวกที่สุด เหมาะกับสายการผลิตที่ปรับผังบ่อย EU GMP Annex 1 (2022) §4.6 ยังเตือนว่า ในพื้นที่สะอาดไม่ควรมีซอกหลืบที่ทำความสะอาดยาก ชั้นวางและอุปกรณ์ที่ยื่นออกมาควรลดให้น้อยที่สุด จุดต่อโครงและอุปกรณ์แขวนม่านของคลีนบูธคือที่ที่ฝุ่นสะสมง่ายที่สุด แผ่นปิดด้านบนเลือกได้ทั้งแผ่นเหล็กรีดเย็น สเตนเลส หรือม่านตาข่าย ด้านบนส่วนที่ไม่ใช่ FFU ต้องปิดให้มิด เพื่อไม่ให้อากาศที่ไม่ผ่านการกรองจากด้านบนถูกดูดเข้ามา คลีนบูธที่ติดล้อหมุนรอบทิศ เมื่อย้ายตำแหน่งแล้ว กระแสลมรอบข้าง เส้นทางลมกลับ และแหล่งกำเนิดฝุ่นใกล้เคียงล้วนเปลี่ยนไป ผลการรับมอบงานเดิมใช้ไม่ได้อีก ต้องวัดใหม่ ในทำนองเดียวกัน การเพิ่มลด FFU เปลี่ยนวัสดุม่าน หรือเปิดทางเข้าออกใหม่ ก็ล้วนเป็นการเปลี่ยนแปลงที่ต้องยืนยันใหม่
คลีนบูธทำได้ถึง ISO 5 หรือไม่?

วางแผนได้ แต่ต้องวัดจริงจึงนับ ในการออกแบบมีเงื่อนไขคือ กระแสลมทิศทางเดียวแนวดิ่งจาก FFU ด้านบนที่ความเร็ว 0.45 m/s ±20% FFU ครอบคลุมด้านบนของบูธทั้งหมด ม่านมิดชิด และรักษาความดันบวกภายในบูธ ระดับจริงได้รับผลจากความสูงของบูธ ช่องว่างของม่าน เครื่องจักรในบูธ และเส้นทางเดินของคน ต้องยืนยันด้วยการนับอนุภาคตาม ISO 14644-1 ที่ระดับความสูงทำงาน คลีนบูธที่ FFU ครอบคลุมด้านบนเพียงบางส่วน หรือม่านสั้นมาก ระดับที่วัดจริงมักแย่กว่าค่าออกแบบ ต้องคิดสองเรื่องนี้ไว้ตั้งแต่ตอนวางแผน

ม่านของคลีนบูธควรเลือกม่านริ้ว ม่านตาข่าย หรือแผ่นอะคริลิก?

ดูความถี่ในการเข้าออกและความต้องการด้านความมิดชิด ม่านริ้วสัญจรสะดวกที่สุด คนและรถเข็นผ่านได้โดยตรง แต่ถ้าซ้อนเหลื่อมไม่พอหรือไม่กลับเข้าที่ก็จะรั่ว ม่านตาข่ายเป็นผืนเดียว มิดชิดกว่า เข้าออกต้องแหวกหรือเปิดประตูแยก แผ่นอะคริลิกมิดชิดที่สุด เช็ดง่ายที่สุด แต่หนักและปรับเปลี่ยนยาก วิธีที่พบบ่อยคือสามด้านใช้แผ่นอะคริลิกหรือม่านตาข่าย ด้านที่เข้าออกใช้ม่านริ้วป้องกันไฟฟ้าสถิต

คลีนบูธที่ติดล้อหมุนรอบทิศ เมื่อย้ายตำแหน่งแล้วต้องตรวจสอบความถูกต้องใหม่หรือไม่?

ต้อง ระดับจริงของคลีนบูธขึ้นกับกระแสลมรอบข้าง เส้นทางลมกลับ และแหล่งกำเนิดฝุ่นใกล้เคียง เมื่อย้ายตำแหน่ง เงื่อนไขเหล่านี้ล้วนเปลี่ยน ผลการนับอนุภาคเดิมไม่ได้เป็นตัวแทนของตำแหน่งใหม่ หลังย้ายอย่างน้อยต้องวัดความเร็วลมและจำนวนอนุภาคที่ระดับความสูงทำงานใหม่ และยืนยันว่าภายในบูธยังคงความดันบวกเมื่อเทียบกับรอบข้าง การเพิ่มลด FFU หรือเปลี่ยนม่านก็เช่นเดียวกัน

ข้อมูลอ้างอิงสำหรับการเลือกใช้

ก่อนสั่งซื้อ โปรดตรวจสอบระดับประสิทธิภาพ ชนิดของวัสดุกรอง และสภาพแวดล้อมการใช้งานว่าตรงกับความต้องการของคุณหรือไม่
