傳遞窗 Pass Box
產品概述

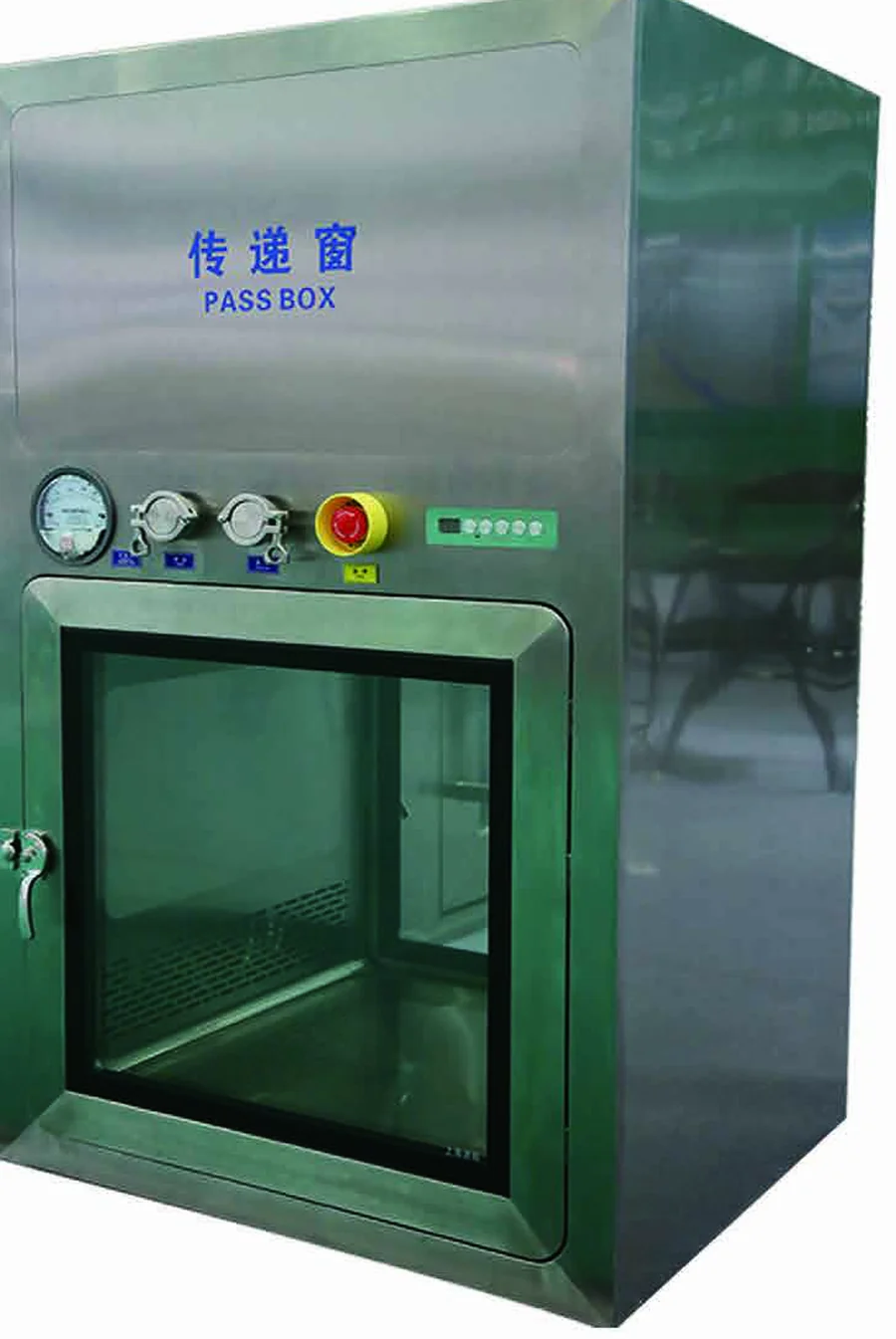

傳遞窗嵌在潔淨室隔牆上，是物料進出潔淨區、或在不同潔淨等級房間之間移轉的專用開口。它是兩側各有一扇門的箱體，兩扇門互鎖、不能同時開啟：一側放入物料、關門，另一側再開門取出，兩側房間的空氣始終不直接相通，人員也不必為了遞送物品而穿越潔淨區。
依物料來源分兩型：無吹淋型只靠兩門互鎖形成氣閘，用在潔淨度相近的房間之間；吹淋型在箱體頂部加裝高效濾網與噴嘴，物料進入後先以過濾後的氣流吹除表面塵粒再傳入，用在外部物料進入較高潔淨區的入口。吹淋型另有上下兩腔疊放的雙層款，在同樣的牆面寬度下增加傳遞量，或把進料與退料分開。箱體為冷軋鋼板靜電噴塑或全不鏽鋼，兩側門內緣裝專用密封條。
關鍵規格
- 控制方式
- 電子互鎖或機械互鎖；雙層款為電子互鎖，上下腔各自獨立
- 箱體材質
- 冷軋鋼板靜電噴塑，可選全不鏽鋼
- 結構形式
- 吹淋型於頂部配高效濾網搭配噴嘴，傳遞時吹除物件表面塵粒；另有上下兩腔的雙層吹淋型
- 客製尺寸
- 標準型號外可依開口與物料尺寸訂做
規格總表
- 箱體材質
- 冷軋鋼板靜電噴塑，可選全不鏽鋼
- 結構形式
- 吹淋型於頂部配高效濾網搭配噴嘴，傳遞時吹除物件表面塵粒；另有上下兩腔的雙層吹淋型
- 控制方式
- 電子互鎖或機械互鎖；雙層款為電子互鎖，上下腔各自獨立
- 配備
- 標準配備雙側門專用密封條與觀察窗；選配紫外線殺菌燈、壓差錶、DOP 檢測口、對講機
- 客製尺寸
- 標準型號外可依開口與物料尺寸訂做
無吹淋型尺寸
| 內徑代號 | 長 外/內 mm | 寬 外/內 mm | 高 外/內 mm |
|---|---|---|---|
| 555 | 700/500 | 570/500 | 700/500 |
| 666 | 800/600 | 670/600 | 800/600 |
| 777 | 900/700 | 770/700 | 900/700 |
| 888 | 1000/800 | 870/800 | 1000/800 |
吹淋型尺寸
| 內徑代號 | 長 外/內 mm | 寬 外/內 mm | 高 外/內 mm | 層數 |
|---|---|---|---|---|
| 666 | 800/600 | 670/600 | 1200/600 | 1 |
| 555 | 700/500 | 570/500 | 1700/500・500 | 2 |
詳細說明
互鎖是唯一不能省的功能
傳遞窗看起來只是一個有兩扇門的箱子，它真正在做的事只有一件：保證兩扇門不會同時打開。少了互鎖，它就變成一條把外界空氣直接接進潔淨室的短管。 EU GMP Annex 1（2022）§4.13 的要求可以直接當作選型依據：傳遞窗兩側的門不應同時開啟；通往 A／B 級的要設互鎖系統，通往 C／D 級至少要有視覺或聲音警示；必要時在兩門之間設時間延遲。 機械互鎖：靠連桿，構造簡單、不需要電，但無法設延遲，也沒有狀態指示。 電子互鎖：用電磁鎖與感測器，可加指示燈、蜂鳴器與延遲時間；採購時要確認停電時的失效狀態是「鎖住」還是「釋放」，並寫進操作程序。什麼時候要用吹淋型
Annex 1 §4.10、§4.11 把物料轉移列為潔淨區主要的污染來源之一，物料要進 A／B 級必須經過驗證的消毒程序；§4.12 也提到傳遞窗應以主動的過濾送風有效沖洗。判斷方式是看物料從哪裡來：潔淨區內部相鄰房間之間傳遞，無吹淋型通常足夠；物料從一般區進入較高潔淨區，包裝表面帶著外界塵粒，就要用吹淋型。 要注意的是，吹淋處理的是表面鬆散的微粒，不會取代擦拭消毒。中國的 JG/T 382-2012《傳遞窗》依相關資料把傳遞窗分為基本型、淨化型（自循環風機加高效濾網）、消毒型、負壓型與氣密型，可作為規格書用語的對照。尺寸代號怎麼讀
內徑代號就是內部淨尺寸：555 代表內部 500 mm 見方，888 代表 800 mm 見方。外部長度比內部多 200 mm、寬度（穿牆深度）多 70 mm；各型號的內外尺寸見上方規格表。 選型時要留操作餘裕：物件剛好塞得進去，代表人員得把手整個伸進腔內，很容易碰到內壁把微粒蹭下來。吹淋型的外部高度比內部多 600 mm，多出來的是頂部濾網與風機，牆面開口要依外部尺寸預留。雙層吹淋傳遞窗：牆面寬度固定時的做法
雙層款把兩個 500 mm 見方的吹淋腔上下疊放，外部高度 1700 mm。潔淨室隔間做好之後，開口能開多寬受限於結構與既有管線，往上疊是唯一能在同樣寬度下增加傳遞量的做法。 另一個用途是分流：上腔專走進料、下腔專走退料或廢棄物，物理上分開就不會發生批次或方向混淆。上下腔各自有電子互鎖，一腔在使用時不影響另一腔。 代價是上腔的取放高度偏高，重物或液體容器放在上腔取放並不安全，安裝高度要和兩側房間的地坪一起考慮。常見問題
傳遞窗要選機械互鎖還是電子互鎖？
兩者都能做到「兩門不同時開啟」。機械互鎖靠連桿，不需要電、不怕停電，但不能設延遲、也沒有狀態燈；電子互鎖可以加指示燈、蜂鳴器與兩門之間的延遲時間，代價是要確認停電時是鎖住還是釋放。EU GMP Annex 1（2022）§4.13 要求通往 A／B 級的傳遞窗設互鎖系統、通往 C／D 級至少要有視覺或聲音警示，並提到必要時設時間延遲；需要延遲或要在潔淨區側看到狀態時，選電子互鎖。
型號 666 的傳遞窗，牆上要開多大的洞？
666 的內部淨尺寸是 600 mm 見方。無吹淋型外部為長 800 × 寬 670 × 高 800 mm，牆面開口以外部的長 × 高（800 × 800 mm）為準，再依隔牆工法留安裝間隙，670 mm 是穿過牆面的深度。吹淋型 666 的外部高度是 1200 mm，因為頂部多了濾網與風機，開口要改留 800 × 1200 mm。訂製尺寸可用同樣規則推算：外部長度＝內部＋200 mm、寬度＝內部＋70 mm。
雙層吹淋傳遞窗的上下兩腔可以同時使用嗎？
可以。上下腔各自有電子互鎖，一腔在傳遞時不影響另一腔的門鎖狀態，所以常用來把進料與退料分開，或在尖峰時段兩腔同時傳遞。雙層款內部是兩個 500 mm 見方的腔體，外部高度 1700 mm，上腔的取放位置偏高；建議把輕、小的物料固定走上腔，重物與液體容器走下腔，並在兩側門上標示各腔的用途與方向。
