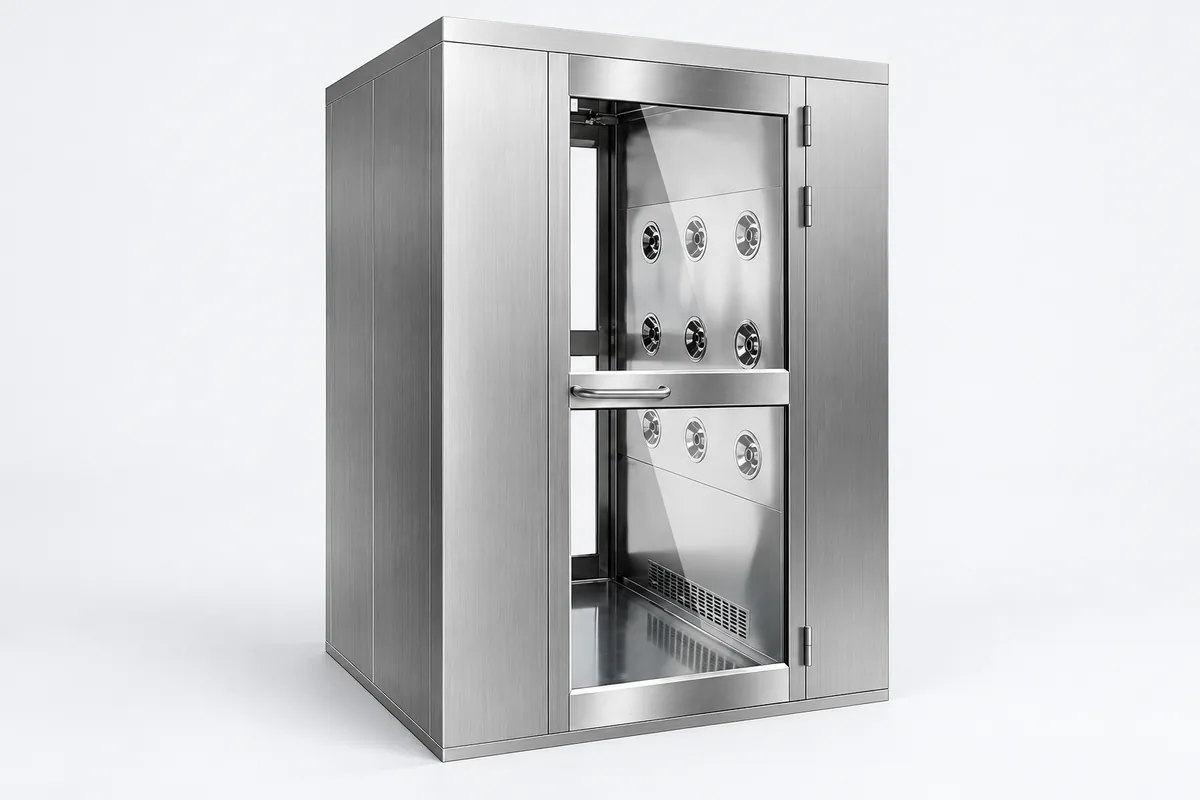

Stainless Steel Air Shower
제품 개요
스테인리스형 에어샤워는 케이싱 안팎, 문짝, 바닥판을 모두 SUS304 스테인리스로 만든 것으로, 매일 소독제로 닦아야 하는 출입구나 습도가 높고 부식성 가스가 있는 환경의 출입구에 사용합니다. 분체 도장 강판은 도막이 긁혀 소지가 드러나면 그곳이 녹과 오염 은신처의 출발점이 됩니다. 스테인리스에는 벗겨질 도막이 없어 반복해서 닦고 소독해도 그 때문에 열화되지 않습니다.
대표적인 1인용 구성은 양측 노즐 약 12개, 노즐 풍속 약 20~25 m/s, 팬 약 1.1~1.3 kW, 외형 약 1160~1400 × 760~1000 × 2050~2100 mm, 샤워 시간 0~99초 조절 가능이며 출고 기본값은 대개 10초입니다. 염소계 소독제를 사용하거나 해안 염무 환경에 위치한 경우에는 SUS316으로 주문 제작할 수 있습니다.
제품 특성
►재질: 케이싱 안팎, 문짝, 바닥판 SUS304, SUS316 주문 제작 가능
►송풍 방식: 양측 송풍, 노즐 약 12개(1인용)
►노즐 풍속: 약 20~25 m/s(일부 모델 15~20 m/s)
►팬 출력: 약 1.1~1.3 kW(1인용)
►외형 치수: 1인용 약 1160~1400 × 760~1000 × 2050~2100 mm(폭 × 깊이 × 높이)
►내부 치수: 약 700~800 × 750~1000 × 1950~2000 mm
►필터: 프리필터 G4 + HEPA 필터 H13(H14 선택 가능)
►샤워 시간: 0~99초 조절 가능(출고 기본값은 대개 10초)
►문 인터록: 전자 인터록, 두 문은 동시에 열리지 않음
►전원: 단상 220 V 또는 삼상 380 V, 50 Hz(모델에 따라 다름)
►사양 안내: 위 내용은 대표적인 구성이며, 치수, 노즐 수, 문 형식, 재질은 현장에 맞춰 주문 제작합니다
상세 설명
스테인리스를 고르는 이유는 소독제
스테인리스형과 표준형의 샤워 성능은 거의 같으며, 차이는 전적으로 재료에 있습니다. EU GMP Annex 1(2022) §4.5는 청정 구역의 표면이 매끄럽고 불투수성이며 손상이 없을 것을 요구하고, §4.7은 재료가 발진이 적고 사용하는 세정제와 소독제를 견딜 것을 요구합니다. 냉간압연 강판 정전 분체 도장은 알코올로 닦는 것이 주이고 소독 빈도가 높지 않은 곳에서는 충분히 쓸 만합니다. 그러나 매일 염소계나 강한 산화성 소독제로 닦아야 하거나, 출입구 근처에 세척 구역이 있어 환경이 늘 습하다면, 도막의 작은 긁힘이 점차 녹 반점으로 번집니다. 녹 반점은 그 자체로 미립자 발생원이며, 소독제가 닿지 않는 오염 은신처이기도 합니다. 이때 스테인리스를 고르는 것은 사용 연한 내내 표면을 청소 가능한 상태로 유지하기 위해서입니다.304인가 316인가
SUS304는 클린룸 설비에서 가장 흔한 스테인리스로, 일반 세정제, 알코올, 대부분의 소독제에 충분합니다. SUS316은 304보다 몰리브덴을 2~3% 더 함유하여 염화물 이온에 의한 피팅 부식에 대한 저항성이 더 좋습니다. 판단 기준은 소독제와 환경입니다. 차아염소산나트륨 등 염소계 소독제를 일상적으로 사용하여 닦은 뒤 잔류물을 완전히 제거하기 어렵거나, 공장이 해안 염무 지역에 있다면 316을 선택하는 편이 안전합니다. 그 밖의 경우에는 304로 충분합니다. 어느 쪽이든 염소계 소독제로 닦은 뒤에는 절차에 따라 물이나 알코올로 잔류물을 제거하여 염화물 이온이 표면에 오래 머물지 않도록 해야 합니다.| 사용 상황 | 권장 케이싱 재질 |
|---|---|
| 알코올로 닦는 것이 주, 소독 빈도가 높지 않음 | 냉간압연 강판 정전 분체 도장으로 충분, 또는 SUS304 |
| 매일 닦아서 소독, 출입구 근처가 습함 | SUS304 |
| 염소계 소독제를 일상적으로 사용 | SUS316 |
| 해안 염무 환경 | SUS316 |
표면 마감과 이음부
2B, No.4 같은 기호는 스테인리스의 가공 방식을 나타내는 것으로, 표면 거칠기 Ra를 직접 규정하지 않습니다. 사용자 사양에서 거칠기에 요구가 있다면 표면 기호만 적지 말고 Ra 수치를 직접 적어야 합니다. 전해 연마는 선택 가능한 처리이지만, 현재 클린룸 설비에 전해 연마를 반드시 요구하는 권위 있는 규범은 없으며, 필요 여부는 청소 방식에 따라 정합니다. 표면 마감보다 청소성에 더 큰 영향을 주는 것은 이음부입니다. Annex 1 §4.6은 청소하기 어려운 오목한 부분이 없을 것을 요구합니다. 케이싱 모서리, 문틀, 바닥판의 이음부 처리 방식이 소독제로 닦을 수 있는지, 액체가 고이지 않는지를 결정하므로, 인수 검사 때 하나하나 확인해야 합니다.케이싱 내부도 닦을 수 있어야 한다
외장이 스테인리스라고 해서 소독제에 닿는 모든 부위가 견딜 수 있는 것은 아닙니다. 노즐, 환기 그릴, 조명 커버, 제어 패널은 모두 닦는 범위에 들어가므로, 주문 제작 시 이 부품들의 재질과 보호 방식을 확인해야 합니다. 관련 자료에 따르면 JG/T 296-2010은 환기구 면 풍속을 2 m/s 이하로 할 것을 권장합니다. 환기 그릴은 떼어 내어 닦을 수 있어야 하며, 필터 교체도 내판 전체를 뜯지 않고 정해진 점검면에서 작업할 수 있어야 합니다.물 세척이 아니라 닦기
스테인리스형은 반복적인 닦기 소독을 견딜 수 있지만, 에어샤워 내부에는 팬, 필터, 전기 부품이 있어 케이싱 전체에 물을 뿌려 세척하도록 설계된 것이 아닙니다. 현장에서 소독제를 분무 방식으로 사용하는 관행이 있다면 제어 패널, 센서, 조명의 보호 등급을 미리 확인하고, 소독액을 환기구와 필터에 직접 뿌리지 않도록 해야 합니다.자주 묻는 질문
스테인리스형 에어샤워는 304와 316 중 무엇을 골라야 하나요?
소독제와 환경에 따라 다릅니다. 일반 세정제, 알코올, 대부분의 소독제라면 SUS304로 충분합니다. 차아염소산나트륨 등 염소계 소독제를 일상적으로 사용하거나 공장이 해안 염무 지역에 있다면 SUS316을 고릅니다. 몰리브덴을 2~3% 더 함유하여 염화물 이온에 의한 피팅 부식에 대한 저항성이 더 좋기 때문입니다. 어느 쪽이든 염소계 소독제로 닦은 뒤에는 잔류물을 제거해야 합니다.
스테인리스형은 케이싱 전체에 물이나 소독액을 뿌려도 되나요?
권장하지 않습니다. 스테인리스 케이싱은 반복적인 닦기 소독을 견딜 수 있지만, 내부에 팬, 필터, 제어 패널, 센서가 있어 물 세척용으로 설계된 것이 아닙니다. 소독제를 분무 방식으로 사용하는 관행이 있다면 주문 제작 시 패널, 센서, 조명의 보호 등급을 확인하고, 환기구와 필터에 직접 뿌리지 않도록 해야 합니다. 일상 청소는 닦기를 기본으로 합니다.
스테인리스 표면에 전해 연마를 지정해야 하나요?
반드시 그렇지는 않습니다. 현재 클린룸 설비에 전해 연마를 반드시 요구하는 권위 있는 규범은 없으며, 2B, No.4 같은 기호도 가공 방식만 나타낼 뿐 거칠기를 직접 규정하지 않습니다. 사용자 사양에서 표면에 요구가 있다면 Ra 수치를 직접 적어 주십시오. 실무에서 청소성에 더 큰 영향을 주는 것은 이음부와 모서리이며, EU GMP Annex 1(2022) §4.6은 청소하기 어려운 오목한 부분이 없을 것을 요구하므로 인수 검사 때 하나하나 확인해야 합니다.
