Código de producto:fume-hood-stainlessEquipos para salas limpiasArmario de nitrógeno y vitrina de gases
Equipos para salas limpias

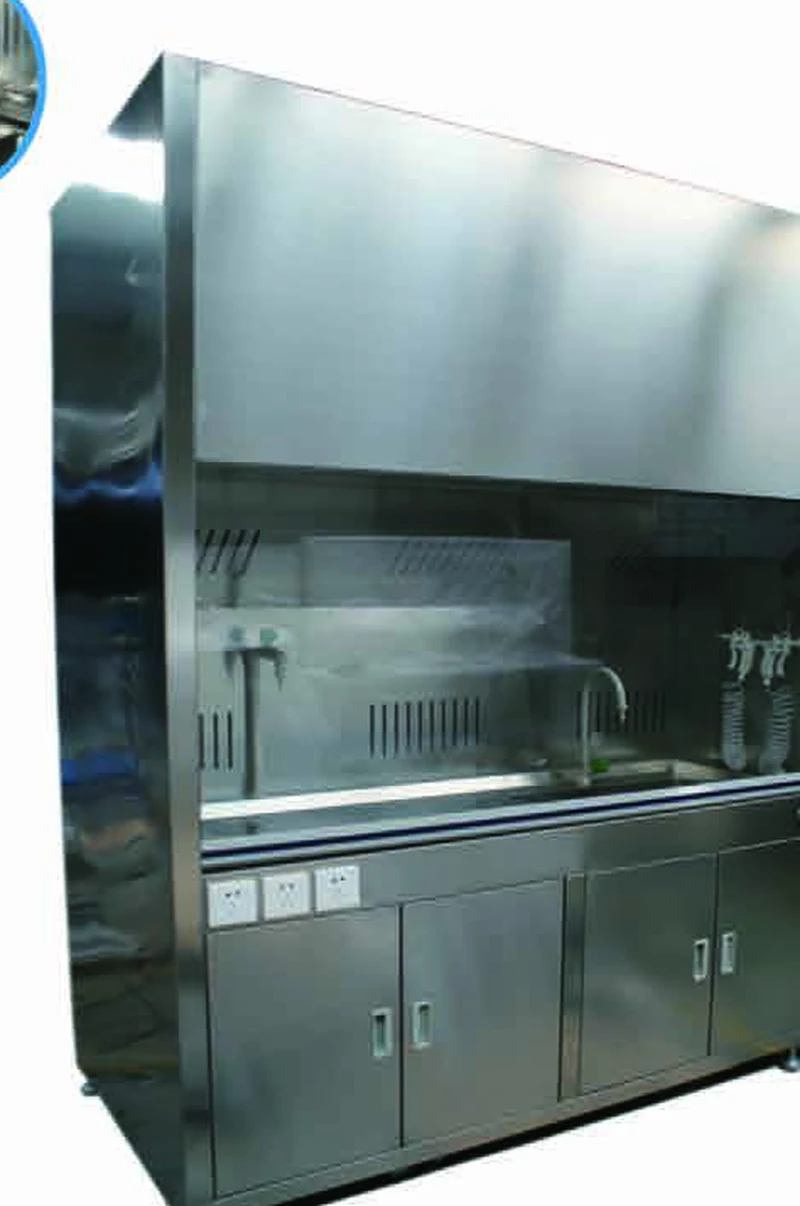

Vitrina de gases de acero inoxidable

Descripción del producto

La vitrina de gases es un equipo de extracción localizada que retira gases nocivos, vapores y polvo junto a la fuente: el operario se sitúa frente a la guillotina, y la extracción de la vitrina aspira el aire hacia dentro a través de la abertura de la guillotina, arrastrando los contaminantes al conducto de extracción antes de que se dispersen por el laboratorio. Protege al operario, justo en sentido contrario a la cabina de flujo laminar; esta impulsa aire limpio para proteger la muestra y no puede sustituir a una vitrina de gases cuando se manipulan sustancias peligrosas. El cuerpo puede ser íntegramente de acero inoxidable, íntegramente de acero, de acero y madera o de plástico técnico PP; el de acero inoxidable resiste el calor y los daños mecánicos y es fácil de limpiar, adecuado para química general, operaciones con calentamiento y trabajos de tipo biológico, pero no resiste ácidos fuertes como el clorhídrico y el fluorhídrico. Los modelos estándar tienen 1200, 1500 y 1800 mm de ancho, la guillotina abre 0–750 mm y el caudal de extracción es de 1,500–3,000 m³/h.

Especificaciones clave

Caudal nominal
1,500~3,000 m³/h
Velocidad frontal
0,3–0,6 m/s ajustable (rango del equipo; se recomiendan unos 0,4–0,5 m/s en uso)
Nivel de ruido
≤ 60 dB
Alimentación eléctrica
CA 220 V / 380 V, 0,18–4 kW, tomas de 10–15 A

Email:sales@baisheng-tech.com

Teléfono:+886-2-25981958

Fax: +886-2-6602-1920

Material del cuerpo
Cuerpo: acero y madera, todo acero, todo inoxidable o plástico técnico PP. Encimera: acero inoxidable, resina epoxi maciza, cerámica o mármol natural
Configuración
Altura de apertura de la guillotina 0–750 mm
Caudal nominal
1,500~3,000 m³/h
Velocidad frontal
0,3–0,6 m/s ajustable (rango del equipo; se recomiendan unos 0,4–0,5 m/s en uso)
Alimentación eléctrica
CA 220 V / 380 V, 0,18–4 kW, tomas de 10–15 A
Nivel de ruido
≤ 60 dB
Iluminancia
200 LX
Equipamiento
Grifo de cuello de cisne de PP, grifo de PP, pistolas de agua y aire, fregadero de acero inoxidable de una pieza y toma ABS de cinco orificios
Peso
200~250 kg
ModeloMedida útil (mm)Dimensiones exteriores (mm)Usuarios
VLC–12001000×650×10301200×800×23501
VLV–15001300×650×10301500×800×23501
VLV–18001600×650×10301800×800×23502

Descripción detallada

Qué velocidad frontal ajustar

El documento Prudent Practices in the Laboratory (2011) del Consejo Nacional de Investigación de EE. UU., en su §9.C.2.1, recomienda una velocidad frontal de 80–100 fpm (unos 0.4–0.5 m/s) y advierte que no debe acercarse a 150 fpm ni superarlos; el mismo apartado señala también que ninguna normativa fija una velocidad frontal aceptable. El tan citado apéndice A de OSHA 1910.1450 no contiene, en su versión vigente, ninguna cifra de velocidad frontal. Los 0.3–0.6 m/s de este equipo son su rango de ajuste, no un valor de trabajo recomendado. El límite inferior de 0.3 m/s está por debajo de la recomendación anterior; en el uso real, la velocidad frontal debe ajustarse a unos 0.4–0.5 m/s con la altura de guillotina que se utilice. Tampoco es mejor cuanto más alta: Prudent Practices advierte que no debe acercarse a 150 fpm (unos 0.76 m/s) ni superarlos.

La altura de la guillotina decide si el caudal de extracción basta

La relación entre caudal de extracción y velocidad frontal es: caudal de extracción = velocidad frontal × superficie de la abertura. Estimación aproximada para la VLV-1500 con un ancho útil de 1300 mm:
Altura de apertura de la guillotinaSuperficie de la aberturaCaudal de extracción necesario para 0.5 m/s de velocidad frontal
500 mmaprox. 0.65 m²aprox. 1,170 m³/h
750 mm (totalmente abierta)aprox. 0.98 m²aprox. 1,760 m³/h
El caudal de extracción de 1,500–3,000 m³/h cubre ambos casos, siempre que el conducto y el extractor puedan suministrar realmente ese caudal. Más importante aún es la forma de trabajar: si en el diseño la velocidad frontal se calcula para una determinada altura de guillotina, en el uso la guillotina debe mantenerse a esa altura o por debajo; trabajar con ella totalmente abierta es renunciar al margen de seguridad. Se recomienda señalizar la altura de trabajo en el lateral de la vitrina.

Productos químicos adecuados e inadecuados para la vitrina de acero inoxidable

Adecuados: disolventes orgánicos en general, operaciones con calentamiento y análisis biológicos y alimentarios que requieren limpieza y desinfección repetidas. Inadecuados: ácidos fuertes como el clorhídrico, el fluorhídrico y el agua regia, y digestiones que generan gran cantidad de niebla ácida; el acero inoxidable se corroe, así que debe usarse una vitrina de gases de PP. Ácido perclórico: requiere una vitrina específica. La vitrina para ácido perclórico descrita en Prudent Practices §9.C.2.10.5 tiene revestimiento interior de acero inoxidable soldado y sistema de lavado, que permite enjuagar periódicamente el interior y el conducto de extracción; una vitrina de acero inoxidable normal no tiene sistema de lavado y no puede usarse directamente para digestiones con ácido perclórico en caliente. La norma europea EN 14175-7:2012 también trata en una parte aparte las cargas de calor elevado y ácidas (incluidas las vitrinas para ácido perclórico y para ácido fluorhídrico).

Ensayos de recepción

Serie EN 14175: -2 requisitos de seguridad y funcionamiento, -3:2019 ensayo de tipo, -4 ensayo in situ, -6 vitrinas de caudal variable; el ensayo de tipo evalúa el diseño, y una vez instalada la vitrina hay que hacer aparte el ensayo in situ. ANSI/ASHRAE 110-2016: ensaya la contención con gas trazador SF₆ en tres estados: de fábrica (AM), instalada (AI) y en uso (AU). La 110 solo establece el método y no fija umbrales de aceptación; los valores de aceptación deben indicarse en el pliego de especificaciones del comprador. Normas chinas: JB/T 6412-2025 (Fume Cupboards) entra en vigor el 2026-07-01 y sustituye a JB/T 6412-1999; las vitrinas de caudal variable se rigen además por JG/T 222-2007, y las vitrinas autofiltrantes sin conducto por JG/T 385-2012.
¿Qué velocidad frontal hay que ajustar en una vitrina de gases de acero inoxidable?

Se recomiendan unos 0.4–0.5 m/s con la altura de guillotina que se use al trabajar. La referencia son los 80–100 fpm de Prudent Practices in the Laboratory (2011) §9.C.2.1, sin acercarse a 150 fpm ni superarlos; el mismo apartado indica también que ninguna normativa fija una velocidad frontal aceptable. Los 0.3–0.6 m/s de este equipo son su rango de ajuste, y el límite inferior de 0.3 m/s está por debajo del valor recomendado, así que no trabaje en el nivel mínimo; tampoco es mejor cuanto más alta: no debe acercarse a 150 fpm (unos 0.76 m/s).

¿Puede usarse una vitrina de gases de acero inoxidable para digestiones con ácido perclórico?

El modelo normal, no. La vitrina para ácido perclórico descrita en Prudent Practices §9.C.2.10.5 tiene revestimiento interior de acero inoxidable soldado y sistema de lavado, que permite enjuagar periódicamente el interior y el conducto de extracción. Una vitrina de acero inoxidable normal no tiene sistema de lavado, así que, aunque el material sea también acero inoxidable, no puede usarse para digestiones con ácido perclórico en caliente. Si se necesita, hay que especificar una vitrina específica para ácido perclórico; como referencia europea, véase EN 14175-7:2012.

¿Qué resultado debe dar el ensayo ASHRAE 110 para considerarse aceptable?

ANSI/ASHRAE 110-2016 solo establece el método de ensayo: la contención se ensaya con gas trazador SF₆ en tres estados, de fábrica (AM), instalada (AI) y en uso (AU), y la norma en sí no fija umbrales de aceptación. Por eso el pliego de compra debe indicar el valor de aceptación, el estado de ensayo y la altura de guillotina, y acordar quién realizará el ensayo AI in situ. En Europa, el planteamiento es el ensayo de tipo de EN 14175-3:2019 más el ensayo in situ de la parte -4.

Referencias de selección

Antes de pedir, verifique el grado de eficiencia, el tipo de medio filtrante y si el entorno de trabajo se ajusta a sus requisitos.
