Portable Air Shower
제품 개요

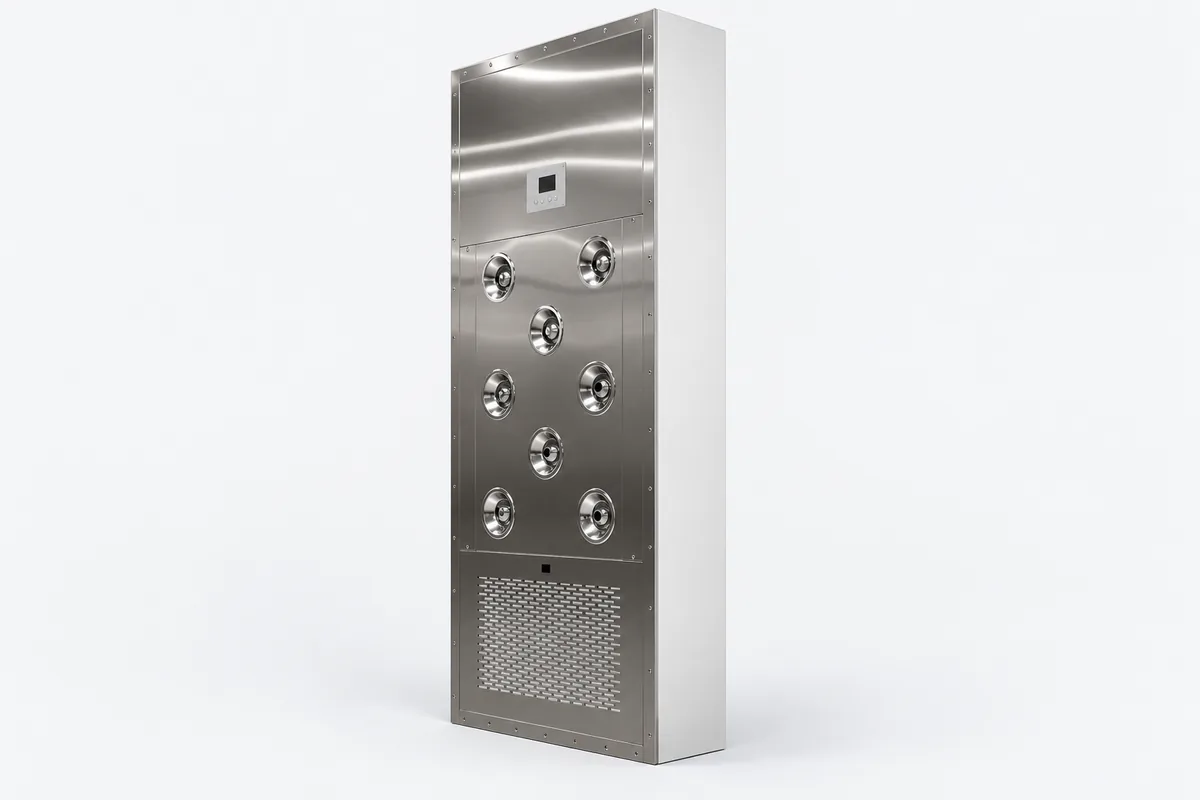

포터블형 에어샤워 설비는 벽걸이 또는 바닥 설치형의 단판식 송풍 패널입니다. 팬, HEPA 필터, 노즐이 모두 패널 한 장에 통합되어 있어 벽면이나 출입구 옆에 설치하며, 인원은 패널 앞에 서서 몸을 돌려 기류가 전신을 지나가게 합니다. 케이싱도 문도 없으므로 인터록도 없습니다. 크기가 작고 설치가 간단하여 현장에 벽면과 전원만 있으면 사용할 수 있습니다.
대표적인 구성은 단측 송풍, 노즐 풍속 약 20~25 m/s, HEPA 필터 H13(H14 선택 가능), 패널 높이 약 2200~2350 mm, 센서 작동, 샤워 시간 0~99초 조절 가능이며 기본값은 대개 10~15초입니다. 가장 중요한 한계는 이것이 에어록이 아니며 에어샤워를 대신할 수 없다는 점입니다.
제품 특성
►형식: 벽걸이 또는 바닥 설치형 단판식 송풍 패널, 단측 송풍
►노즐 풍속: 약 20~25 m/s
►필터: HEPA 필터 H13(H14 선택 가능)
►패널 치수: 높이 약 2200~2350 mm, 폭과 깊이는 노즐 수와 설치 위치에 맞춰 주문 제작
►작동 방식: 센서 작동
►샤워 시간: 0~99초 조절 가능(기본값은 대개 10~15초)
►전원: 모델에 따라 다르며 문의 시 확인
►에어록 기능: 없음(케이싱 없음, 문 없음, 인터록 없음)
►사양 안내: 위 내용은 대표적인 구성이며, 치수, 노즐 수, 재질은 현장에 맞춰 주문 제작합니다
상세 설명
이것은 에어록이 아니다
청정 구역 출입구에서 에어샤워가 가장 근거 있는 기능은 인터록된 두 문이 만드는 에어록입니다. EU GMP Annex 1(2022)은 전문 어디에서도 에어샤워를 요구하지 않으며, 인원 오염 관리의 중점은 갱의 절차(§7.10)와 에어록(§4.12)에 있습니다. 포터블형 패널에는 케이싱도 문도 없어, 송풍 기능은 남아 있지만 에어록 기능은 전혀 없습니다. 따라서 이것을 그대로 에어샤워 대신 청정 구역 출입구에 둘 수는 없습니다. 청정 구역 출입구에 원래 에어록이 필요하다면 포터블형은 추가적인 표면 청소로만 쓸 수 있으며, 에어록은 갱의실이나 전실 자체의 문으로 확보해야 합니다.| 항목 | 포터블형 패널 | 박스형 에어샤워 |
|---|---|---|
| 에어록 기능 | 없음 | 두 문 인터록 |
| 송풍 방향 | 단측, 인원이 몸을 돌려야 함 | 양측 또는 다면 |
| 떨어져 나온 미립자 | 일부는 흡입되고 나머지는 주변으로 확산 | 케이싱 안에 가둬 필터로 흡입해 순환 |
| 설치 조건 | 벽면 또는 바닥, 전원 | 출입구 공간, 개구부, 회전 여유 공간 |
떨어져 나온 미립자는 어디로 가나
박스형 에어샤워는 떨어져 나온 미립자를 케이싱 안에 가두고 필터로 흡입해 다시 순환시킵니다. 포터블형 패널은 개방형이어서, 떨어져 나온 미립자의 일부는 패널 환기구로 흡입되지만 나머지는 주변 공간으로 퍼집니다. 이것이 설치 위치를 결정합니다. 갱의실이나 전실처럼 비교적 낮은 등급이고 독립된 환기를 갖춘 공간에 두면, 떨어져 나온 미립자는 그 공간의 공조가 실어 갑니다. 청정 구역 내부에 두어서는 안 되며, 중요 작업 구역 근처라면 더더욱 안 됩니다. 그렇게 하면 청정 구역 안에서 먼지를 일으키는 셈입니다.단측 송풍이므로 인원은 반드시 몸을 돌려야 한다
패널은 한쪽에서만 바람이 나오므로, 인원이 패널 앞에 서면 패널을 향한 면에만 바람이 닿습니다. 전신을 커버하려면 인원이 샤워 시간 안에 한 바퀴 돌아야 뒷면과 양 측면에 바람이 닿습니다. 그래서 효과가 인원의 협조에 크게 좌우됩니다. 실무에서는 바닥에 서는 위치를 표시하고, 패널 옆에 회전 방향을 표시하며, 샤워 시간을 한 바퀴 돌 수 있을 만큼 설정합니다. 기본값인 10~15초는 대부분의 사람에게 충분하므로, 서두르기 위해 더 짧게 설정하지 마십시오.적합한 설치 장소
포터블형은 세 가지 상황에 적합합니다. 첫째는 갱의실 입구 앞으로, 갱의 절차에 들어가기 전에 겉옷의 낙하 분진을 털어 내는 경우입니다. 둘째는 소규모 실험실이나 품질관리실로, 박스형 에어샤워를 둘 공간이 없고 청정도 측면에서도 에어록이 필요 없는 경우입니다. 셋째는 임시 또는 단기 청정 작업 구역으로, 이동할 수 있고 설치와 해체가 간단한 설비가 필요한 경우입니다. ISO 7 또는 그보다 청정한 등급의 청정 구역 출입구에 인원 정화 설비를 설치하려 한다면, 박스형 에어샤워를 우선 검토하거나 갱의와 에어록의 배치를 재검토해야 합니다. 다시 말해 포터블형이 해결하는 것은 '박스형을 둘 공간이 없다'는 문제이지, '에어록을 만들고 싶지 않다'는 문제가 아닙니다. 출입구에 에어록이 필요하다면 공간이 아무리 좁아도 먼저 에어록을 구현할 방법을 찾아야 합니다.설치와 유지보수
벽걸이형은 벽체가 패널 무게와 운전 진동을 견딜 수 있는지 확인하고, 경량 칸막이벽에는 고정용 보강을 추가해야 합니다. 바닥 설치형은 설치 위치가 통행 및 피난 동선을 막지 않는지 확인해야 합니다. 전원은 모델에 따라 확인하며, 콘센트 위치는 인원이 몸을 돌리는 범위를 피해야 합니다. 필터 교체는 패널 점검면에서 작업하며, 환기구 앞에 물건을 쌓아 두면 안 됩니다. 그러면 흡입되는 비율이 더 낮아집니다.자주 묻는 질문
포터블형 에어샤워 패널로 에어샤워를 대신할 수 있나요?
대신할 수 없습니다. 포터블형 패널에는 케이싱도 문도 인터록도 없어 송풍 기능만 있고 에어록 기능은 없습니다. 반면 청정 구역 출입구에서 에어샤워의 가장 중요한 가치는 바로 인터록된 문이 만드는 에어록입니다. EU GMP Annex 1(2022)의 인원 오염 관리 중점도 갱의 절차와 에어록에 있습니다. 포터블형은 갱의 전 표면 청소용으로, 또는 에어록이 필요 없는 소규모 공간에서 사용하기에 적합합니다.
벽걸이형 패널은 청정 구역 안쪽과 바깥쪽 중 어디에 설치해야 하나요?
바깥쪽, 또는 갱의실이나 전실처럼 비교적 낮은 등급이고 독립된 환기를 갖춘 공간에 설치합니다. 패널은 개방형이어서 떨어져 나온 미립자의 일부만 흡입되고 나머지는 주변으로 퍼집니다. 청정 구역 내부에 설치하면 청정 구역 안에서 먼지를 일으키는 셈이며, 중요 작업 구역 근처라면 더더욱 안 됩니다. 설치 위치는 통행 및 피난 동선을 막아서도 안 됩니다.
포터블형 패널은 얼마나 오래 송풍해야 하나요?
샤워 시간은 0~99초 조절 가능하며 기본값은 대개 10~15초입니다. 패널은 한쪽에서만 바람이 나오므로, 인원은 이 시간 안에 한 바퀴 돌아야 뒷면과 양 측면에 바람이 닿습니다. 바닥에 서는 위치와 회전 방향을 표시할 수 있습니다. 서두르기 위해 시간을 줄이지 마십시오. 한 바퀴를 다 돌지 못하면 한쪽 면만 송풍한 것과 같습니다.
