Màng lọc hóa học than hoạt tính
Mô-đun vật liệu lọc hóa học lắp bên hông (24×12×12 / 24×6×18 inch)
Tổng quan sản phẩm
Mô-đun vật liệu lọc hóa học lắp bên hông là hộp vật liệu lọc vỏ nhựa đặt trong ray nghiêng của hộp lọc hóa học kiểu nạp bên hông: vỏ nhựa chịu va đập cao có hai mặt là lưới thoáng khí, bên trong nhồi than hoạt tính tẩm hóa chất, alumina tẩm KMnO₄ hoặc vật liệu lọc hỗn hợp; đặt vào hộp là tự làm kín nhờ rãnh nghiêng hai bên và trọng lượng bản thân, không cần gioăng hay vít. Hai quy cách: BS-CMP-1212 (24×12×12 inch, chiều sâu lớp lọc 76 mm, khoảng 28 L vật liệu lọc) và BS-CMP-2418 (24×6×18 inch, chiều sâu lớp lọc 25 mm, khoảng 14 L vật liệu lọc). Kích thước và thông số tương ứng với mô-đun cùng cấp của các thương hiệu quốc tế, hộp lọc bên hông hiện có có thể thay thế trực tiếp.
Tính năng & Thông số kỹ thuật
Mã sản phẩm: BS-CMP-1212 (610×305×305 mm, 24×12×12 inch), BS-CMP-2418 (610×152×457 mm, 24×6×18 inch)
Chiều sâu lớp lọc / dung tích vật liệu lọc: BS-CMP-1212 là 76 mm / khoảng 28 L; BS-CMP-2418 là 25 mm / khoảng 14 L
Vỏ: nhựa chịu va đập cao (HIPS hoặc tương đương), hai mặt là lưới thoáng khí, hai bên có rãnh nghiêng; có thể chọn cổng lấy mẫu
Vận tốc bề mặt định mức và lưu lượng mỗi mô-đun: BS-CMP-1212 là 1.27 m/s / khoảng 850 m³/h; BS-CMP-2418 là 2.5 m/s / khoảng 2,550 m³/h
Tổn thất áp ban đầu điển hình (mô-đun cùng cấp): BS-CMP-1212 khoảng 300 Pa @ 1.27 m/s; BS-CMP-2418 khoảng 100 Pa @ 2.5 m/s; giá trị đo thực tế của sản phẩm theo phiếu thông số kèm hàng
Lựa chọn vật liệu lọc: than hoạt tính tẩm hóa chất, alumina tẩm KMnO₄, than hoạt tính nguyên chất, lớp lọc hỗn hợp
Hộp lọc tương thích: hộp lọc hóa học kiểu nạp bên hông BS-SAH, hoặc hộp lọc bên hông kiểu ray nghiêng rộng 24 inch hiện có
Môi trường sử dụng: khuyến nghị chung ≤ 50°C, độ ẩm tương đối ≤ 90% (không ngưng tụ)
Khối lượng vỏ rỗng, tổng khối lượng sau khi nhồi: cung cấp theo phiếu thông số
Mô tả chi tiết

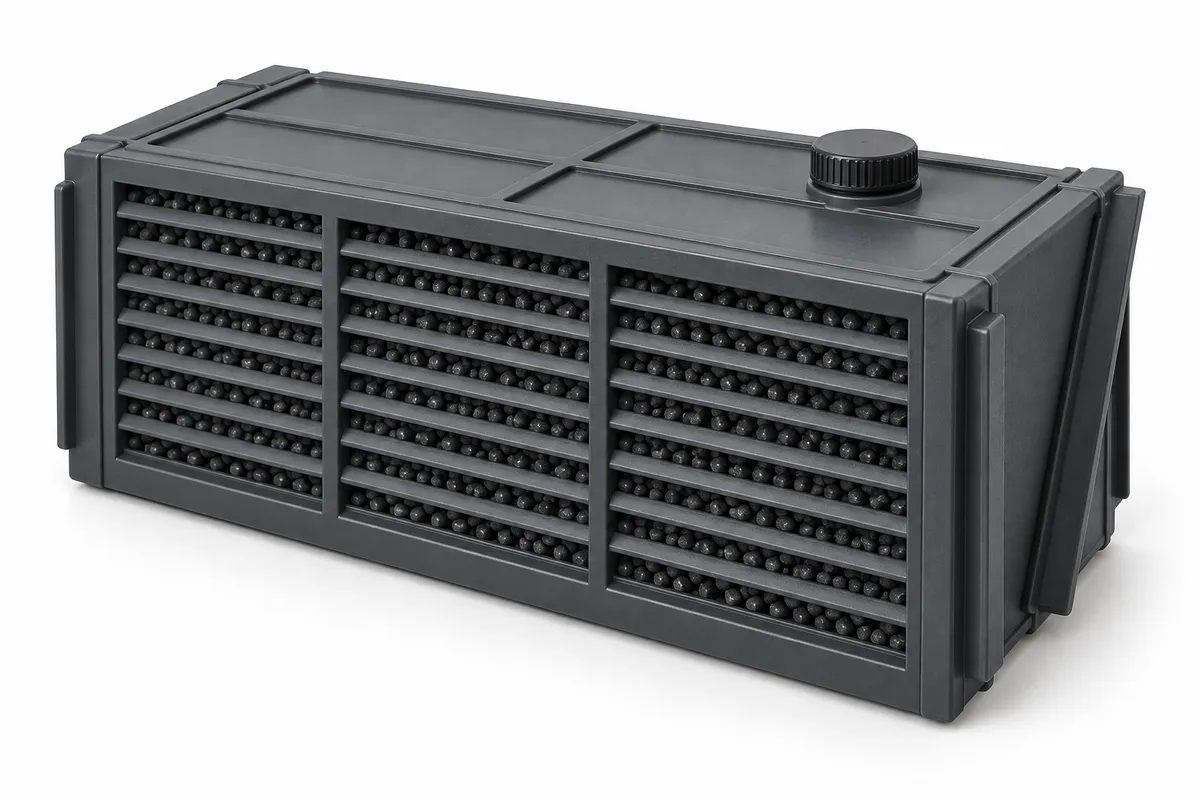

Mô-đun vật liệu lọc hóa học lắp bên hông là hộp vật liệu lọc vỏ nhựa đặt trong hộp lọc hóa học kiểu nạp bên hông. Hai mặt lớn của vỏ nhựa chịu va đập cao đều là lưới thoáng khí, ở giữa nhồi than hoạt tính tẩm hóa chất, alumina tẩm KMnO₄ hoặc vật liệu lọc hỗn hợp; dòng khí vào từ một mặt, ra ở mặt kia, khí ô nhiễm bị hấp phụ hoặc phản ứng hết khi đi qua lớp vật liệu lọc. Khi mô-đun bão hòa thì rút cả mô-đun ra thay mới, không phải đổ vật liệu lọc tại chỗ.
Nó làm kín bằng hình dạng chứ không bằng gioăng: hai bên mô-đun có một rãnh nghiêng, khi đặt vào ray nghiêng của hộp lọc, trọng lượng bản thân sẽ ép mô-đun xuống sát ray, nên dòng khí chỉ có thể đi qua vật liệu lọc chứ không đi vòng. Kích thước và thông số tương ứng với mô-đun rộng 24 inch cùng cấp của các thương hiệu quốc tế, khi hộp lọc bên hông hiện có cần thay mô-đun, chỉ cần đối chiếu kích thước bên ngoài là thay được.

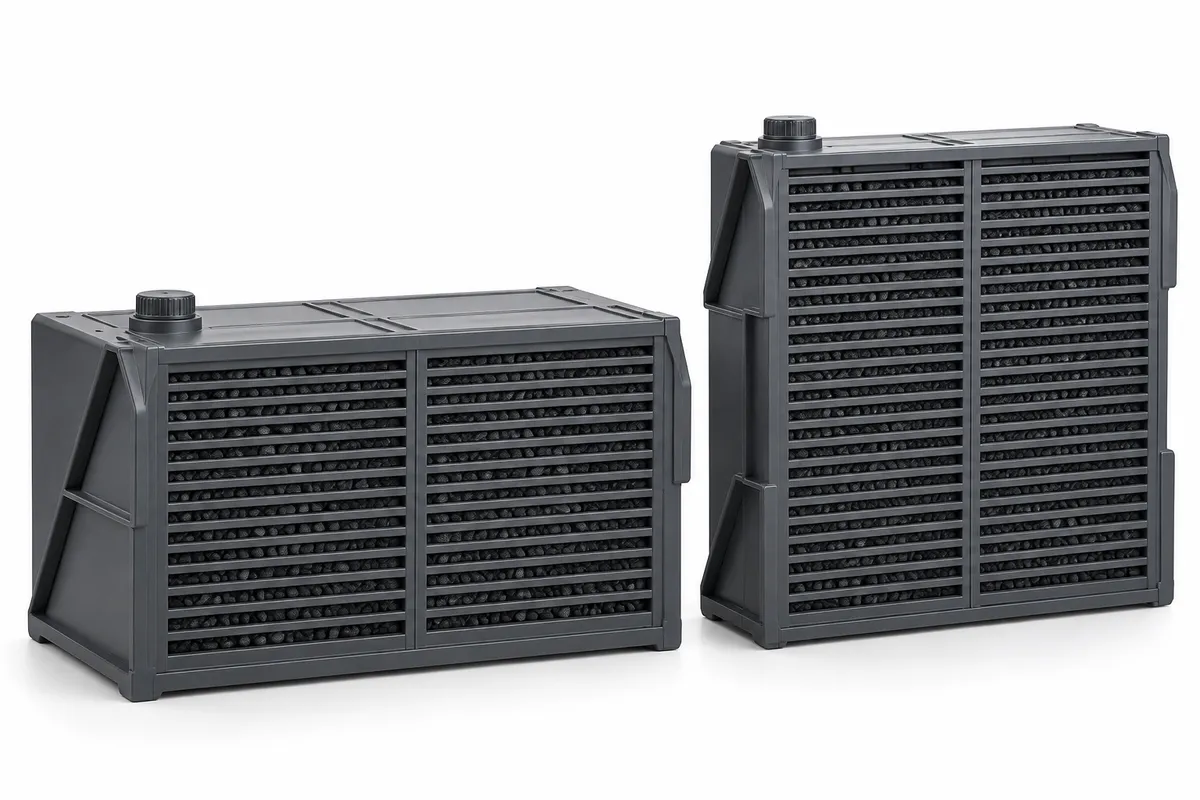

Hai quy cách khác nhau thế nào?
BS-CMP-1212 là bản lớp lọc dày: chiều sâu lớp lọc 76 mm, khoảng 28 L vật liệu lọc, nhiều vật liệu lọc và thời gian lưu dài, phù hợp nơi nồng độ cao hơn hoặc yêu cầu tuổi thọ; BS-CMP-2418 là bản lớp lọc mỏng: chiều sâu lớp lọc 25 mm, khoảng 14 L vật liệu lọc, diện tích lớn và tổn thất áp thấp, phù hợp gió tuần hoàn lưu lượng lớn nhưng nồng độ thấp. Cả hai đều rộng 610 mm, chọn theo chiều sâu ngăn của hộp lọc.| Mã sản phẩm | Kích thước mm (inch) | Chiều sâu lớp lọc | Dung tích vật liệu lọc | Vận tốc bề mặt định mức | Lưu lượng mỗi mô-đun |
|---|---|---|---|---|---|
| BS-CMP-1212 | 610×305×305 (24×12×12) | 76 mm | khoảng 28 L | 1.27 m/s | khoảng 850 m³/h |
| BS-CMP-2418 | 610×152×457 (24×6×18) | 25 mm | khoảng 14 L | 2.5 m/s | khoảng 2,550 m³/h |
Tổn thất áp và dự phòng của quạt
Bản lớp lọc dày có nhiều vật liệu lọc, mô-đun cùng cấp ở 1.27 m/s có tổn thất áp ban đầu điển hình khoảng 300 Pa; bản lớp lọc mỏng ở 2.5 m/s khoảng 100 Pa. Tầng lọc hóa học thường được nối tiếp giữa lọc bụi phía trước và lọc bụi phía sau, khi chọn quạt phải cộng cả ba tầng; giá trị đo thực tế của sản phẩm lấy theo phiếu thông số kèm hàng.Có thể chọn những loại vật liệu lọc nào?
Chọn vật liệu lọc theo khí mục tiêu; trong một hộp lọc có thể nối tiếp hai tầng vật liệu lọc khác nhau, khử khí axit trước rồi khử VOC. Môi trường sử dụng khuyến nghị của vật liệu lọc hóa học khô nói chung là ≤ 50°C, độ ẩm tương đối ≤ 90% (không ngưng tụ).| Lựa chọn vật liệu lọc | Khí mục tiêu | Nơi dùng điển hình |
|---|---|---|
| Than hoạt tính tẩm hóa chất | Các khí axit như H₂S, SO₂, Cl₂ | Phòng điều khiển gần nhà máy giấy, hóa dầu và xử lý nước thải |
| Alumina tẩm KMnO₄ | H₂S, SO₂, NO₂, formaldehyde, etylen | Gió tươi của trung tâm dữ liệu, kho lạnh rau quả, bảo tàng |
| Than hoạt tính nguyên chất | VOC, ozon, mùi | Văn phòng, bệnh viện, khí thải phòng thí nghiệm |
| Lớp lọc hỗn hợp | Nhiều loại khí cùng tồn tại | AMC cho hệ thống phụ trợ nhà máy bán dẫn, chất lượng không khí trong nhà nói chung |
Lắp vào loại hộp lọc nào?
Lắp vào hộp lọc hóa học kiểu nạp bên hông BS-SAH của chúng tôi (xem hộp lọc hóa học AMC), hoặc hộp lọc bên hông kiểu ray nghiêng rộng 24 inch sẵn có của khách hàng. Mỗi ngăn trong hộp lọc đặt một mô-đun: lưu lượng lớn thì xếp nhiều ngăn song song, cần xử lý nhiều loại khí thì nối tiếp hai tầng trước sau. Cấu hình thường gặp là xử lý gió tươi và gió tuần hoàn cho trung tâm dữ liệu và phòng điều khiển, với mục tiêu kiểm soát khí ăn mòn ở cấp G1 theo ISA-71.04-2013.Khác gì so với màng lọc than hoạt tính dạng nhồi?
Màng lọc than hoạt tính dạng nhồi là tấm lọc phẳng khung kim loại, hai mặt là tấm đục lỗ, có thể nạp lại, dùng trong khe lọc của AHU thông thường; mô-đun lắp bên hông là vỏ nhựa, tự làm kín trên ray nghiêng, thay cả mô-đun, dùng trong hộp lọc hóa học kiểu nạp bên hông. Thiết bị hiện có là khe lọc thì chọn loại nhồi, là hộp ray nghiêng thì chọn mô-đun; nếu cần tầng lọc hóa học tổn thất áp thấp cắm thẳng vào khe lọc 2 inch hoặc 4 inch, xin xem bộ lọc hóa học khối tổ ong đùn ép.Câu hỏi thường gặp
Hộp lọc bên hông của tôi là của thương hiệu nước ngoài, có thể đổi thẳng sang mô-đun này không?
BS-CMP-1212 và BS-CMP-2418 có kích thước bên ngoài theo chuẩn chung 24×12×12 inch và 24×6×18 inch, rãnh nghiêng khớp với hộp lọc bên hông kiểu ray nghiêng thông thường. Xin gửi kích thước bên ngoài của mô-đun hiện có và ảnh chụp vị trí rãnh nghiêng, chúng tôi sẽ xác nhận tương thích rồi mới giao hàng.
Mô-đun bão hòa rồi có thể đổ ra nhồi lại không?
Sản phẩm này được thiết kế để thay cả mô-đun, không khuyến khích tháo vỏ nhồi lại tại chỗ; vật liệu lọc đã dùng có thể đưa đi tái chế. Nếu bạn cần loại nạp lại được, xin chuyển sang màng lọc than hoạt tính dạng nhồi khung kim loại.
Một hộp lọc cần đặt bao nhiêu mô-đun?
Tùy lưu lượng và nồng độ. BS-CMP-1212 định mức khoảng 850 m³/h mỗi mô-đun, BS-CMP-2418 khoảng 2,550 m³/h; lấy lưu lượng của hộp lọc chia cho lưu lượng mỗi mô-đun là ra số ngăn song song; nếu cần xử lý đồng thời khí axit và VOC thì thêm một tầng vật liệu lọc khác ở phía trước hoặc phía sau.
Làm sao biết mô-đun đã đến lúc phải thay?
Mô-đun có chọn cổng lấy mẫu có thể định kỳ rút một ít vật liệu lọc gửi kiểm tra dung lượng còn lại; trung tâm dữ liệu thường kết hợp mẫu thử ăn mòn hoặc thiết bị giám sát ăn mòn thời gian thực, tốc độ ăn mòn đồng và bạc gần tới giới hạn G1 thì thay. Tổn thất áp không tăng theo mức bão hòa nên không thể dùng làm căn cứ thay thế.
Tham khảo chọn sản phẩm
Trước khi đặt hàng, hãy xác nhận cấp hiệu suất, loại vật liệu lọc, và môi trường vận hành có phù hợp yêu cầu.
