활성탄 케미컬 필터

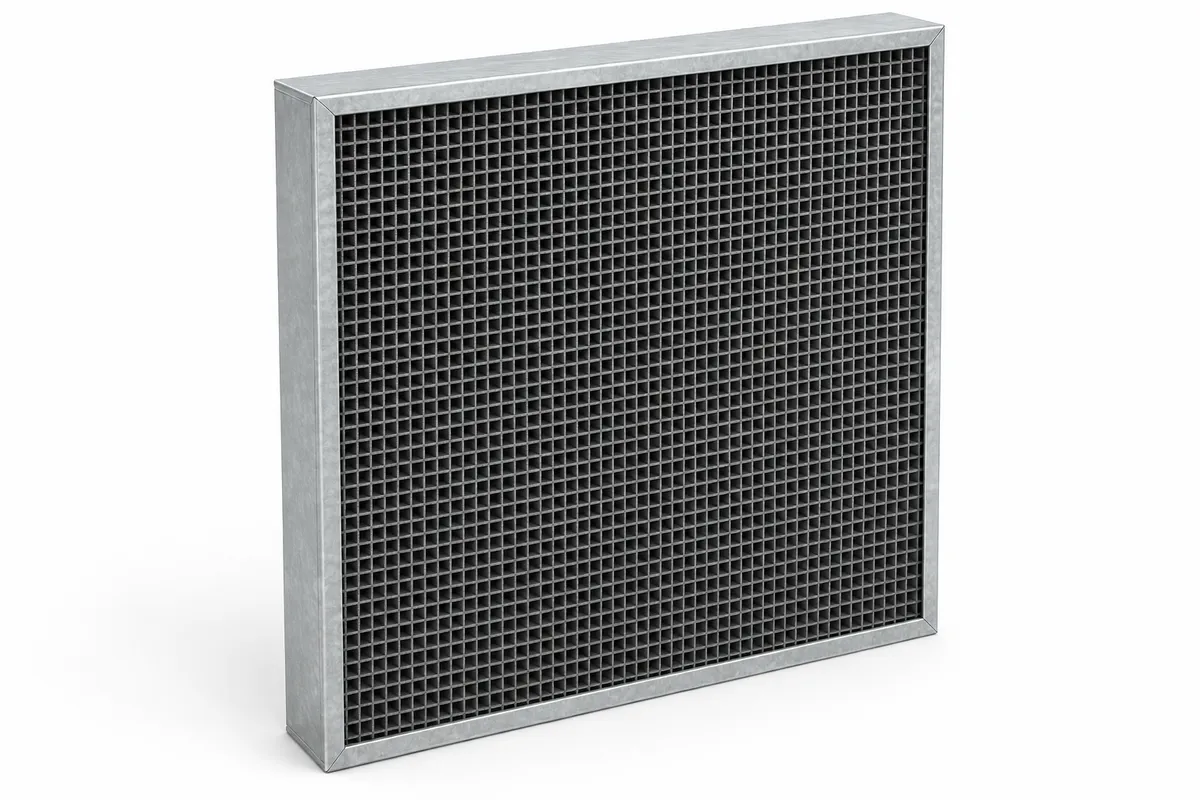

압출 허니컴 블록 케미컬 필터(2／4／6인치)
제품 개요
압출 허니컴 블록 케미컬 필터는 흡착재 자체를 하나의 허니컴 블록으로 압출 성형한 케미컬 필터입니다. 블록 전체가 여재이며, 종이 셀 안에 탄소 알갱이를 채운 구조가 아닙니다. 표준 치수는 일반 2인치·4인치 플리츠 필터와 같아(예: 24×24×2인치) 기존 공조기(AHU) 필터 슬롯에 그대로 끼우기만 하면 오존, 산성 가스, VOC, 냄새를 제거할 수 있습니다. 정격 면풍속은 2.5 m/s, 24×24인치 한 장 기준 약 3,400 m³/h입니다. 치수와 사양이 해외 브랜드의 동급 허니컴 블록 필터에 대응하므로 바로 교체할 수 있습니다.
제품 특성
모델: BS-HCF-2(깊이 2인치), BS-HCF-4(깊이 4인치), BS-HCF-6(깊이 6인치)

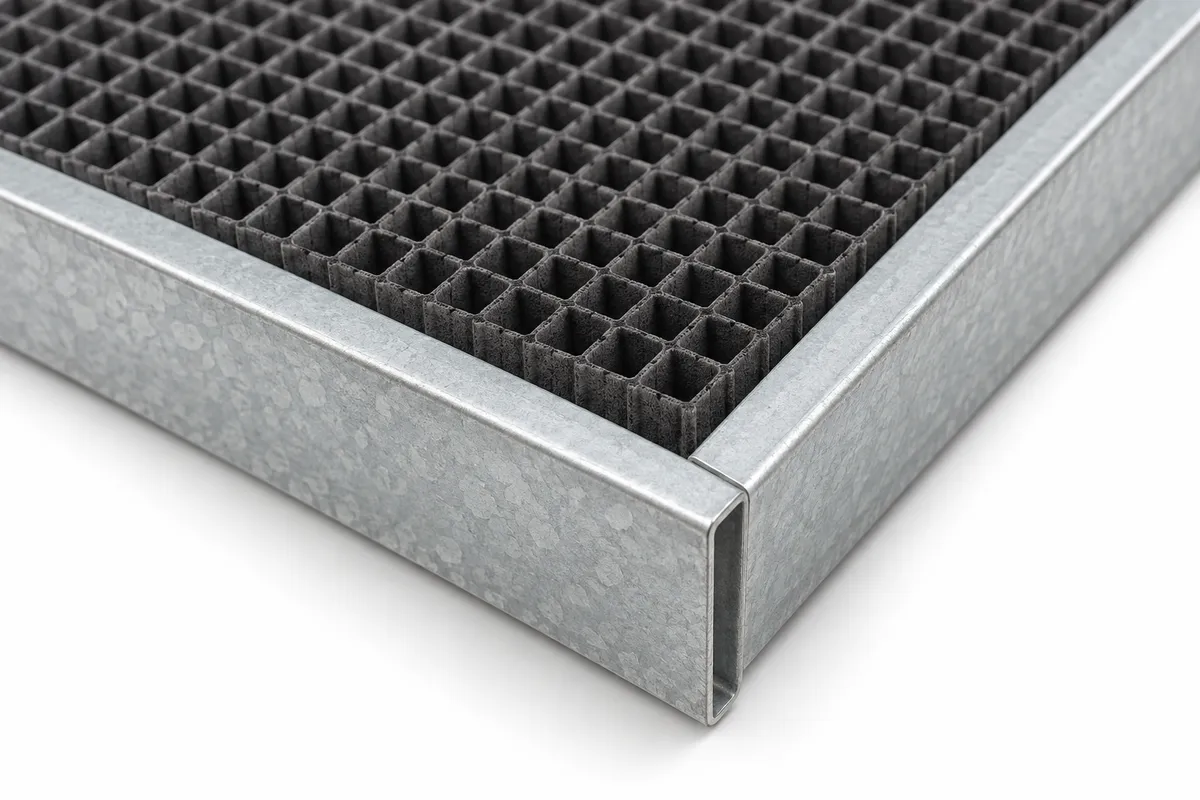

구조: 압출 성형 허니컴 블록 흡착재 + 아연도금 강판 프레임(알루미늄 프레임 선택 가능); 직선 통로, 낱알 입자 없음
표준 치수: 24×24, 20×25, 20×20, 16×20, 12×24인치(깊이 2인치 및 4인치); 14×14인치(깊이 6인치); 그 외 치수는 주문 제작
정격 면풍속: 2.5 m/s(500 fpm); 24×24인치 기준 약 3,400 m³/h
대표 초기 압력손실(동급 제품 @ 2.5 m/s): 2인치 약 70 Pa, 4인치 약 145 Pa, 6인치 약 240 Pa; 본 제품의 실측값은 출하 사양서 기준
여재 옵션: 순수 활성탄(VOC, 오존, 냄새), 함침형(산성 가스 또는 암모니아), 혼합형
사용 환경: 일반적으로 ≤ 50°C, 상대습도 ≤ 90%(비응축) 권장
허니컴 블록 두께, 밀도, 장당 여재 순중량: 사양서로 제공
상세 설명
압출 허니컴 블록 케미컬 필터는 활성탄 또는 함침 흡착재를 하나의 허니컴 블록으로 압출 성형한 케미컬 필터입니다. 블록 전체가 흡착재이며, 공기는 곧게 뚫린 허니컴 통로를 지나가면서 통로 벽면에 흡착됩니다. 기존의 "종이 허니컴 셀에 탄소 알갱이를 채운" 허니컴 필터와 달리 낱알 입자가 없어 가라앉거나 분진이 떨어지지 않고, 압력손실도 더 낮습니다.
외형 치수는 일부러 일반 2인치·4인치 플리츠 필터와 똑같이(예: 24×24×2인치) 만들었기 때문에 하우징을 개조할 필요 없이 기존 공조기(AHU)나 FFU의 필터 슬롯에 그대로 끼워 넣어, 입자 필터 자리를 케미컬 필터로 업그레이드할 수 있습니다. 치수와 사양이 해외 브랜드의 동급 허니컴 블록 필터에 대응하므로, 기존 설비를 교체할 때 치수만 맞추면 바로 바꿀 수 있습니다.
허니컴 블록 필터와 종이 허니컴 탄소 충전 필터는 무엇이 다른가요?
차이는 여재 자체에 있습니다. 블록형은 허니컴 벽 자체가 흡착재이고, 충전형은 종이 셀을 용기로 삼아 그 안에 탄소 알갱이를 넣은 것입니다. 블록형은 입자가 가라앉거나 분진이 떨어지는 문제가 없고 통로가 직선이라 압력손실이 낮습니다. 충전형은 배합을 바꾸기 쉽고 비용이 낮습니다. 저압손이 필요하고 분진 낙하를 꺼리는 곳(데이터센터, 기록 보관소, FFU 하류)에는 블록형을, 일반 배기 탈취에는 충전형인 "허니컴 활성탄 필터／CPZ 필터"를 고르면 됩니다.표준 치수와 풍량
표준 치수는 북미 플리츠 필터 규격을 따르며, 깊이 2인치와 4인치는 각각 다섯 가지 면 치수, 깊이 6인치는 한 가지입니다. 그 외 치수는 주문 제작이 가능합니다. 정격 면풍속은 2.5 m/s이며 풍량은 면적에 비례합니다. 아래 표는 2.5 m/s일 때의 대략적인 값입니다.| 호칭 치수(인치) | 대략 치수(mm) | 2.5 m/s 풍량(m³/h) |
|---|---|---|
| 24×24 | 610×610 | 3,400 |
| 20×25 | 508×635 | 2,950 |
| 20×20 | 508×508 | 2,360 |
| 16×20 | 406×508 | 1,890 |
| 12×24 | 305×610 | 1,700 |
| 14×14(6인치만) | 356×356 | 1,160 |
2인치, 4인치, 6인치 중 어떤 것을 고르나요?
깊을수록 여재가 많아 수명이 길어지지만 압력손실도 높아집니다. 기존 필터 슬롯이 2인치라면 BS-HCF-2를 골라 입자 필터의 업그레이드로 쓰고, 4인치 슬롯이 있거나 오염 농도가 높은 편이면 BS-HCF-4를, BS-HCF-6은 소형 하우징과 실험실 배기처럼 긴 체류 시간이 필요한 곳에 씁니다. 아래 표의 압력손실은 동급 허니컴 블록 필터의 2.5 m/s 대표값이며, 본 제품의 실측값은 출하 사양서를 기준으로 합니다.| 모델 | 대표 초기 압력손실 @ 2.5 m/s | 권장 용도 |
|---|---|---|
| BS-HCF-2(2인치) | 약 70 Pa | 기존 2인치 필터 슬롯 업그레이드, FFU, 사무용 건물과 병원 IAQ |
| BS-HCF-4(4인치) | 약 145 Pa | 4인치 필터 슬롯, 데이터센터와 제어실, 농도가 높은 편인 외기 |
| BS-HCF-6(6인치) | 약 240 Pa | 소형 하우징, 실험실 배기, 긴 체류 시간이 필요한 곳 |
여재는 어떤 종류를 고를 수 있나요?
처리할 가스에 따라 배합을 고릅니다. 순수 활성탄은 VOC, 오존, 일반 냄새에, 함침형은 산성 가스 또는 암모니아에, 혼합형은 여러 가스를 동시에 처리합니다. 일반 건식 케미컬 여재의 권장 사용 환경은 ≤ 50°C, 상대습도 ≤ 90%(비응축)이며, 특수 환경은 조건을 알려 주시면 그에 맞춰 선정합니다.| 여재 옵션 | 대상 가스 | 대표 장소 |
|---|---|---|
| 순수 활성탄 | VOC, 오존, 냄새 | 사무용 건물, 병원, 복사·인쇄 구역, FFU |
| 함침형(산성 가스) | H₂S, SO₂, NO₂ | 데이터센터, 제어실, 교통량이 많거나 공업 지역에 가까운 외기 |
| 함침형(알칼리성 가스) | NH₃, 아민류 | 반도체 공장 유틸리티, 실험실, 축산 및 폐수 처리 주변 |
| 혼합형 | 여러 가스 공존 | 박물관과 기록 보관소, 일반 실내 공기질 개선 |
어디에 쓰이나요?
데이터센터와 제어실에서는 부식성 가스를 ISA-71.04-2013의 G1 등급(구리 부식 <300 Å, 은 <200 Å／30일)까지 낮춰 회로 기판을 보호하는 데 씁니다. 박물관과 기록 보관소에서는 산성 가스와 오존을 막아 소장품과 종이의 노화를 늦추고, 반도체 공장 유틸리티와 FFU 하류에서는 저압손 AMC 케미컬 단으로, 사무용 건물, 병원, 복사·인쇄 구역에서는 오존과 냄새 제거에 씁니다. 고농도 배기를 처리하거나 다시 채울 수 있는 대용량 탄소가 필요하면 충전식 활성탄 필터를 참고하십시오.자주 묻는 질문
기존 공조기가 2인치 필터 슬롯인데, 이 필터로 바꾸려면 하우징을 개조해야 하나요?
아닙니다. BS-HCF-2의 외형 치수는 표준 2인치 플리츠 필터와 같아(예: 24×24×2인치) 원래의 입자 필터를 빼고 그대로 끼우면 됩니다. 다만 케미컬 필터는 입자를 걸러내지 않으므로 앞단의 프리필터는 그대로 두어야 합니다.
압력손실이 원래 플리츠 필터보다 얼마나 높아지나요?
동급 2인치 허니컴 블록 필터의 2.5 m/s 대표 초기 압력손실은 약 70 Pa, 4인치는 약 145 Pa로, 일반 프리필터보다는 높고 충전식 활성탄 필터보다는 낮습니다. 교체 전에 송풍기 여유를 확인하십시오. 본 제품의 실측값은 출하 사양서를 기준으로 합니다.
귀사의 허니컴 활성탄 필터／CPZ 필터와는 무엇이 다른가요?
CPZ 필터는 종이 허니컴 셀에 탄소 알갱이를 채운 것으로 배합이 유연하고 비용이 낮습니다. 이 제품은 통째로 압출한 흡착재라 낱알 입자가 없어 가라앉거나 분진이 떨어지지 않고 압력손실도 더 낮습니다. 분진 낙하를 꺼리거나 저압손이 필요한 곳은 블록형을, 일반 배기 탈취는 CPZ로 충분합니다.
해외 브랜드의 허니컴 블록 필터를 바로 대체할 수 있나요?
표준 치수, 정격 면풍속, 깊이 사양이 해외 동급 제품에 대응하므로, 교체할 때는 기존 필터의 호칭 치수와 깊이로 모델을 대조하면 됩니다. 기존 필터의 치수와 처리할 가스를 알려 주시면 배합을 확인한 뒤 사양서를 첨부해 드립니다.
얼마나 자주 교체해야 하나요?
수명은 오염 농도, 풍량, 깊이에 따라 달라 정해진 개월 수는 없습니다. 보통은 정기적으로 여재를 채취해 잔여 흡착 용량을 분석하거나, 데이터센터에서는 부식 시험편과 실시간 부식 모니터를 함께 써서 수치가 상한에 가까워지면 교체합니다.
