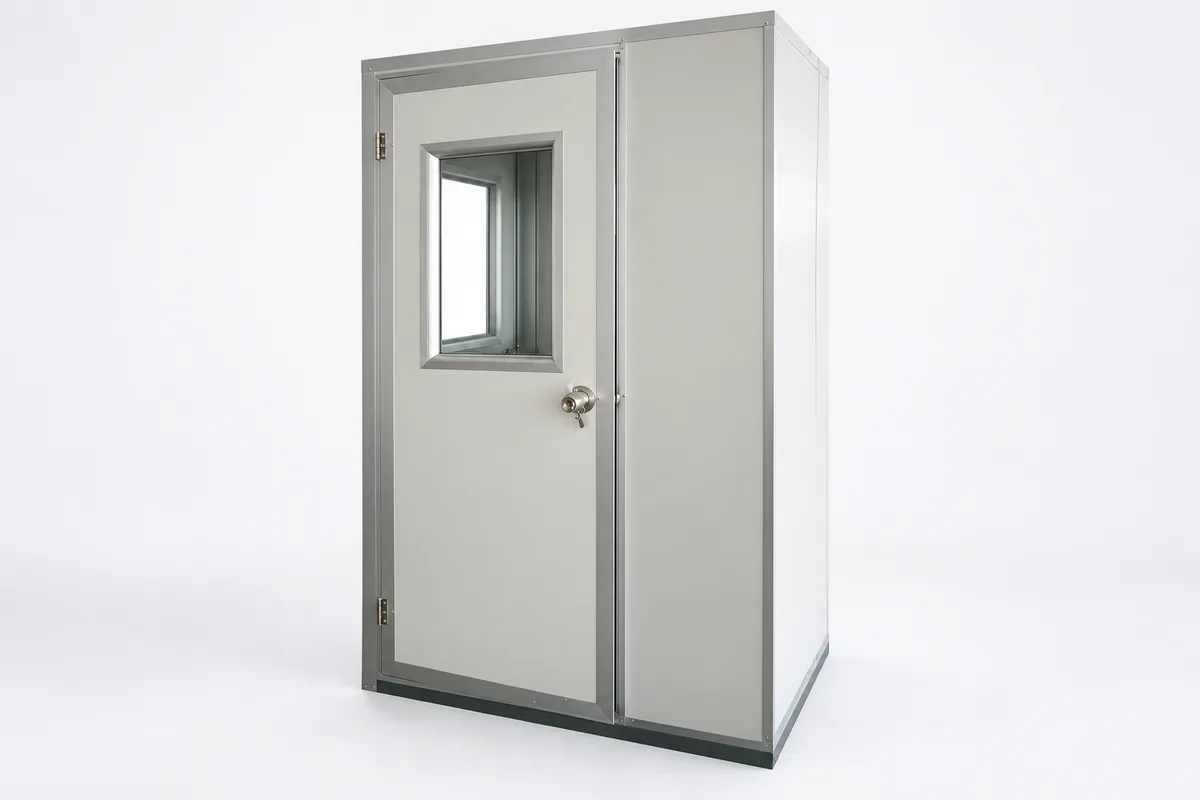

Simple-Type Air Shower
제품 개요
간이형 에어샤워는 1인용으로 구성을 가장 간소하게 한 에어샤워입니다. 에어샤워 구획 하나, 수동문, 기본적인 시간 및 인터록 제어를 갖추며, 노즐은 한쪽에만(단측 송풍) 설치할 수도 있고 양쪽 모두(양측 송풍) 설치할 수도 있습니다. 생략한 것은 자동문, 다단 제어, 대형 케이싱이고, 남긴 것은 HEPA 필터, 방향 조절형 노즐, 두 문의 인터록이라는 세 가지 핵심입니다.
통행량이 적고 청정도가 ISO 7~8(구 규격 Class 10,000~100,000)인 출입구, 예를 들어 소규모 실험실, 품질관리실, 조립실 등에 적합합니다. 단측 송풍 모델의 외형 폭은 약 1100~1200 mm, 양측 송풍은 약 1300~1400 mm입니다. 인원이 많거나, 카트를 밀고 드나들거나, 강력한 소독제로 반복해서 닦아야 하는 경우에는 다른 형식을 선택해야 합니다.
제품 특성
►적용 인원: 1인
►송풍 방식: 단측 송풍(노즐 약 6개) 또는 양측 송풍(노즐 약 12개)
►노즐: 방향 조절형 볼 노즐, 구경 약 30 mm
►노즐 풍속: 약 20~25 m/s
►팬 출력: 단측 송풍 약 0.55~0.65 kW, 양측 송풍 약 1.1 kW
►외형 치수: 단측 송풍 약 1100~1200 × 800~1000 × 2050~2130 mm, 양측 송풍 약 1300~1400 × 1000 × 2050~2130 mm(폭 × 깊이 × 높이)
►내부 치수: 약 800 × 800~920 × 1900~1980 mm
►필터: 프리필터 G4 + HEPA 필터 H13(H14 선택 가능)
►샤워 시간: 0~99초 조절 가능
►문: 수동문, 두 문은 전자 인터록
►전원: 단상 220 V 또는 삼상 380 V, 50/60 Hz(모델에 따라 다름)
►사양 안내: 위 내용은 대표적인 구성이며, 치수, 노즐 수, 문 형식, 재질은 현장에 맞춰 주문 제작합니다
상세 설명
무엇을 간소화했나
간이형과 표준 에어샤워의 차이는 무엇을 뺐느냐에 있습니다. 자동문, 다단 풍속, 대형 케이싱, 복잡한 제어 인터페이스를 모두 생략하고 에어샤워 구획 하나, 수동문, 기본적인 시간 제어만 남겼습니다. 생략할 수 없는 것은 세 가지로, HEPA 필터, 방향 조절형 노즐, 그리고 두 문의 인터록입니다. 그중 인터록은 가장 타협할 수 없는 부분입니다. 청정 구역 출입구에서 에어샤워가 실제로 의미를 갖는 기능은 에어록이며, 간이형에서 인터록마저 빼 버리면 송풍기 한 대만 남는 셈이니 차라리 설치하지 않는 편이 낫습니다.단측 송풍인가 양측 송풍인가
단측 송풍은 한쪽 벽에만 노즐을 설치하며, 일반적으로 노즐 약 6개, 팬 약 0.55~0.65 kW, 케이싱 폭 약 1100~1200 mm로 공간과 전력을 가장 아낄 수 있습니다. 대신 인원이 샤워 중에 몸을 돌려야 뒷면과 반대쪽 측면에 바람이 닿습니다. 양측 송풍은 양쪽 벽 모두에 노즐이 있으며, 일반적으로 약 12개, 약 1.1 kW, 케이싱 폭 약 1300~1400 mm로, 인원이 가만히 서 있어도 양쪽에 동시에 바람이 닿습니다. 출입구 폭이 허락한다면 양측 송풍이 인원의 협조에 덜 의존합니다. 공간이 정말 부족하다면 단측 송풍에 명확한 회전 안내 표시를 함께 적용해야 합니다.적합한 장소
간이형은 세 가지 조건이 동시에 성립하는 출입구에 적합합니다. 통행량이 적어 1인씩 차례로 통과해도 줄이 생기지 않을 것. 청정도가 ISO 7~8일 것(FDA 2004 대조표에 따르면 Fed-Std-209E의 Class 10,000과 Class 100,000에 해당하며, 이 규격은 2001년에 폐지되어 ISO 14644-1로 대체되었습니다). 그리고 드나드는 것이 인원뿐이고 카트나 물품이 없을 것. 소규모 실험실, 품질관리실, 전자 조립실, 연구개발 시제품실 대부분이 이에 해당합니다.적합하지 않은 장소
피크 시간대에 인원이 몰려서 입실한다면 단실의 사이클 횟수로는 부족하므로 다인용 터널이나 병렬 설치로 바꿔야 합니다. 카트나 자재 상자가 상시 드나든다면 케이싱 깊이도 문 폭도 부족하므로 트윈형이나 롤업 도어형을 선택해야 합니다. 매일 염소계나 강한 산화성 소독제로 닦아야 한다면, 분체 도장 강판은 긁혀서 소지가 드러나는 순간 녹이 슬기 때문에 스테인리스형을 선택해야 합니다. 또한 EU GMP Annex 1(2022)이 전문 어디에서도 에어샤워를 요구하지 않는다는 점에 유의해야 합니다. 고등급 무균 구역의 인원 오염 관리는 갱의 절차와 에어록에 달려 있으며, 간이형 에어샤워 한 대로 절차상의 빈틈을 메울 수 있다고 기대해서는 안 됩니다.| 현장 상황 | 간이형 적합 여부 | 대신 선택할 형식 |
|---|---|---|
| 1인씩 차례로 출입, ISO 7~8 | 적합 | 불필요 |
| 피크에 몰려 입실하여 줄이 생김 | 부적합 | 다인용 에어샤워 터널 또는 병렬 설치 |
| 카트나 자재 상자가 상시 동반 | 부적합 | 트윈형 또는 롤업 도어형 |
| 매일 염소계 소독제로 닦음 | 부적합 | 스테인리스형 |
| 출입구가 모퉁이에 있거나 동선을 나눠야 함 | 부적합 | LT형 |
설치 전에 확인할 세 가지
전원: 단상 220 V인지 삼상 380 V인지는 모델에 따라 다르므로, 먼저 현장에서 쓸 수 있는 전원을 확인한 뒤 모델을 선택합니다. 문 개방 방향: 수동문은 회전 여유 공간이 필요하므로 입구 쪽과 출구 쪽을 모두 재야 합니다. 환기와 필터 교체: 관련 자료에 따르면 JG/T 296-2010은 환기구 면 풍속을 2 m/s 이하로 할 것을 권장합니다. 환기구 앞에 물건을 쌓아 두면 안 되며, 필터 교체를 위한 점검면에도 작업 공간을 확보해야 합니다.자주 묻는 질문
간이형 에어샤워는 단측 송풍으로 충분한가요?
공간이 된다면 양측 송풍을 선택하십시오. 단측 송풍은 일반적으로 노즐 약 6개, 케이싱 폭 약 1100~1200 mm이며, 인원이 샤워 중에 몸을 돌려야 뒷면과 반대쪽 측면에 바람이 닿습니다. 양측 송풍은 일반적으로 노즐 약 12개, 폭 약 1300~1400 mm로, 가만히 서 있어도 양쪽에 동시에 바람이 닿습니다. 단측 송풍은 출입구 폭이 정말 부족한 위치에 적합하며, 케이싱 안에 회전 안내를 표시해야 합니다.
간이형은 일반 단상 전원에 연결할 수 있나요?
모델에 따라 다릅니다. 대표적인 구성에서 단측 송풍 팬은 약 0.55~0.65 kW, 양측 송풍은 약 1.1 kW이며, 단상 220 V 모델도 있고 삼상 380 V 모델도 있습니다. 문의 시 현장에서 사용할 수 있는 전원의 상수와 전압을 먼저 알려 주시면 그에 따라 모델을 정하므로, 설비가 도착한 뒤에야 삼상 전원을 따로 끌어와야 한다는 사실을 알게 되는 일을 피할 수 있습니다.
간이형은 몇 명 정도 사용하기에 적합한가요?
간이형은 1인씩 차례로 통과하는 설계입니다. 샤워 10~15초에 문 개폐 2회를 더해 추산하면 1인당 약 20~30초, 피크 시 1분당 약 2~3명입니다. 한 근무조에서 수십 명 이상을 짧은 시간에 입실시켜야 한다면 출입구에 줄이 생기므로, 샤워 시간을 줄이지 말고 다인용 에어샤워 터널이나 여러 대의 병렬 설치로 바꿔야 합니다.
