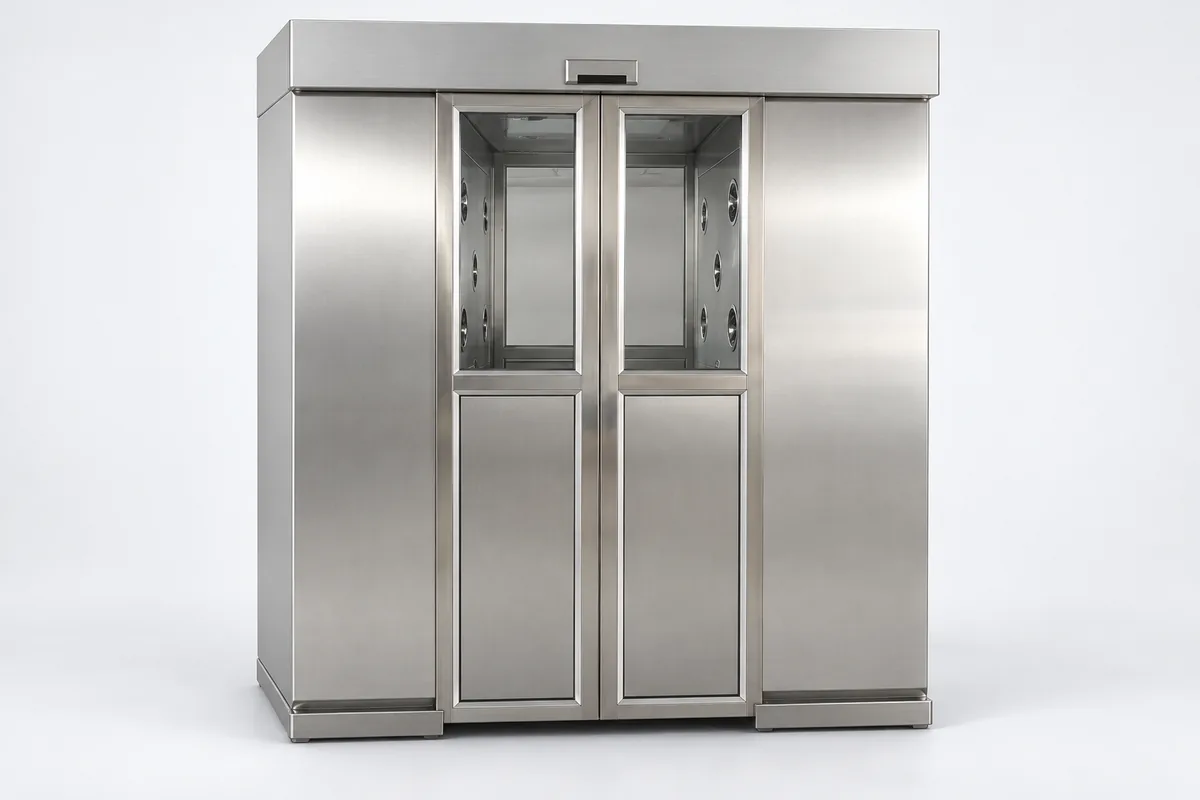

Twin-Unit Air Shower
제품 개요
트윈형 에어샤워는 두 개의 에어샤워 구획을 이어 깊이가 깊은 하나의 케이싱으로 만든 것으로, 두 사람이 동시에 샤워를 하거나 인원이 카트, 자재 상자와 함께 들어갈 수 있게 합니다. 반대로 케이싱 폭을 넓혀 폭이 넓은 카트나 자재 랙이 통과하게 할 수도 있습니다. 1회 사이클로 처리하는 인원이나 물량이 두 배가 되어 문 개폐 횟수는 절반으로 줄어듭니다.
대표적인 2인용 구성은 외형 약 1400~1500 × 2000 × 2050~2100 mm, 양측 노즐 약 24개, 팬 약 2.2 kW이며, 3인 이상은 깊이 약 2400~3000 mm, 노즐 약 36개입니다. 노즐 풍속은 약 20~25 m/s, 샤워 시간은 0~99초 조절 가능합니다. 사람과 물품을 같은 공간에 넣을 때의 장단점은 트윈형을 고르기 전에 먼저 정리해 두어야 할 부분입니다.
제품 특성
►구성: 두 개의 에어샤워 구획 연결(깊이 확대) 또는 한 구획의 폭 확대
►2인용: 외형 약 1400~1500 × 2000 × 2050~2100 mm(폭 × 깊이 × 높이), 양측 노즐 약 24개, 팬 약 2.2 kW
►3인 이상: 깊이 약 2400~3000 mm, 양측 노즐 약 36개
►광폭형: 내부 폭은 카트나 자재 랙의 외곽에 양측 여유를 더해 주문 제작
►노즐 풍속: 약 20~25 m/s
►필터: 프리필터 G4 + HEPA 필터 H13(H14 선택 가능)
►샤워 시간: 0~99초 조절 가능
►문 인터록: 전자 인터록, 두 문은 동시에 열리지 않음
►전원: 삼상 380 V 50 Hz
►사양 안내: 위 내용은 대표적인 구성이며, 치수, 노즐 수, 문 형식, 재질은 현장에 맞춰 주문 제작합니다
상세 설명
두 가지 '확대': 깊이와 폭
트윈형에는 두 가지 방식이 있습니다. 깊이 확대는 두 에어샤워 구획을 앞뒤로 이은 것으로 깊이는 약 2000 mm이며, 두 사람이 앞뒤로 서거나 한 사람이 카트를 동반합니다. 노즐 수는 깊이에 따라 두 배가 되어 양측 약 24개입니다. 폭 확대는 케이싱 내부 폭을 일반 1인용의 약 800 mm보다 넓혀 폭이 넓은 카트나 자재 랙이 통과하게 하는 것으로, 폭은 운반 장비의 외곽에 맞춰 주문 제작합니다. 먼저 확인할 것은 '늘어난 공간을 누가 쓰나'입니다. 사람이라면 깊이 확대, 폭이 넓은 물품이라면 폭 확대, 둘 다 필요하다면 케이싱을 깊이와 폭 모두 넓히게 되며 팬과 노즐 구성도 그에 따라 늘어납니다.| 방식 | 대표 치수 | 노즐 | 적합한 용도 |
|---|---|---|---|
| 깊이 확대(2인용) | 외형 약 1400~1500 × 2000 mm | 양측 약 24개 | 두 사람 동시, 또는 한 사람 + 카트 |
| 깊이 확대(3인 이상) | 깊이 약 2400~3000 mm | 양측 약 36개 | 소규모 팀이 동시에 입실 |
| 폭 확대 | 내부 폭은 카트나 자재 랙의 외곽에 맞춰 주문 제작 | 케이싱 구성에 따름 | 폭이 넓은 카트, 자재 랙 |
여러 명이 동시에 샤워하면 노즐도 늘려야 한다
두 사람이 같은 케이싱 안에 서면 서로 상대방 한쪽의 기류를 가리게 되므로, 노즐 수를 함께 늘리지 않으면 각자가 실제로 바람을 맞는 면적이 줄어듭니다. 관련 자료에 따르면 중국의 JG/T 296-2010 《공기 취림실(에어샤워)》은 2인용의 노즐 수를 1인용 표 값의 2배로 하도록 요구합니다. 대표적인 2인용 구성의 약 24개, 1인용의 약 12개가 바로 이 비율입니다. 노즐을 두 배로 늘려도 두 사람은 앞뒤 두 구획에 나눠 서서 샤워 중에 각자 몸을 돌려야 하며, 같은 구획에 나란히 서서는 안 됩니다.카트와 물품을 함께 송풍하기
카트의 바퀴와 손잡이, 카트에 실은 자재 상자의 외포장은 모두 비청정 구역에서 낙하 분진이 쌓이는 표면입니다. 사람과 함께 트윈형에 들어가 샤워를 받으면 이런 표면의 느슨한 미립자를 제거할 수 있어, 전혀 처리하지 않는 것보다는 낫습니다. 다만 그 한계는 분명히 알아야 합니다. EU GMP Annex 1(2022) §4.10, §4.11은 물품 이송을 청정 구역의 주요 오염원 중 하나로 꼽으며, 물품이 A/B 등급에 들어가려면 밸리데이션된 소독 절차를 거쳐야 합니다. 에어샤워로는 포장에 붙은 미생물을 처리할 수 없고, 수평면 아래쪽이나 자재 상자에 가려진 부분에도 닿지 않습니다. 바깥 골판지 상자는 입실 전에 제거하고, 카트와 자재 상자는 절차에 따라 닦아야 합니다.사람과 카트가 출입구를 함께 써야 하나
가끔 카트가 들어가는 정도라면 트윈형에서 사람과 카트가 1회 사이클을 함께 써 시간도 공간도 절약할 수 있습니다. 매일 대량의 물품이 드나든다면 인원이 출입구에서 물품 샤워가 끝나기를 기다리며 줄을 서게 되고, 사람과 물품이 같은 밀폐 공간에 있어 떨어져 나온 미립자가 서로 달라붙습니다. 이때는 물품을 패스박스나 화물용 터널로 분리하고, 트윈형은 인원과 소지한 소형 카트만 처리하도록 해야 합니다. 판단하려면 일정 기간 동안 매일의 카트 출입 횟수와 시간대를 기록합니다. 그것이 인원 입실 피크에 몰려 있다면 분리 효과가 가장 뚜렷합니다.개구부와 바닥
카트가 드나든다면 개구부 폭은 카트 외곽보다 양측에 여유를 두어야 하고, 문턱은 바닥과 같은 높이여야 합니다. 그렇지 않으면 카트가 문턱을 넘을 때마다 카트 위의 미립자가 털려 떨어지고, 문틀에 부딪혀 손상되기도 쉽습니다. 바닥재는 카트 바퀴의 장기간 압연에 견딜 수 있어야 하며, 케이싱과 함께 청소 방법을 고려해야 합니다.자주 묻는 질문
트윈형과 다인용 에어샤워 터널은 무엇이 다른가요?
트윈형은 깊이(약 2000 mm)나 폭을 넓힌 하나의 케이싱으로, 1회 사이클에 두 사람 또는 사람과 카트가 동시에 제자리에서 샤워를 받습니다. 2인용 대표 구성은 노즐 약 24개, 2.2 kW입니다. 다인용 터널은 1500 mm 구간을 이어 만든 통로로, 인원이 걸어가며 바람을 맞으며, 한 근무조의 수십 명에서 수백 명이 몰려서 입실하는 경우에 적합합니다. 인원은 많지 않지만 카트를 자주 동반하는 출입구라면 트윈형, 피크 인원 흐름이 큰 출입구라면 터널을 선택합니다.
두 사람이 동시에 들어가면 샤워 효과가 떨어지나요?
노즐 수를 함께 늘리지 않으면 떨어집니다. 두 사람이 서로 한쪽의 기류를 가리기 때문입니다. 관련 자료에 따르면 JG/T 296-2010은 2인용의 노즐 수를 1인용 표 값의 2배로 하도록 요구하며, 대표적인 2인용 구성은 약 24개, 1인용은 약 12개입니다. 사용할 때는 두 사람이 앞뒤 두 구획에 나눠 서서 샤워 중에 각자 몸을 돌리고, 같은 구획에 나란히 붙어 서지 않도록 합니다.
카트를 사람과 함께 샤워해도 되나요?
됩니다. 에어샤워로 카트 바퀴, 손잡이, 자재 상자 외표면에 느슨하게 붙은 낙하 분진을 제거할 수 있습니다. 하지만 에어샤워에는 살균 효과가 없고 가려진 면에도 닿지 않습니다. EU GMP Annex 1(2022) §4.10, §4.11에 따라 물품이 A/B 등급에 들어가려면 밸리데이션된 소독 절차를 거쳐야 합니다. 바깥 골판지 상자는 입실 전에 제거하고, 카트는 절차에 따라 닦습니다. 매일 대량의 물품이 드나든다면 패스박스나 화물용 터널을 따로 두어 분리해야 합니다.
